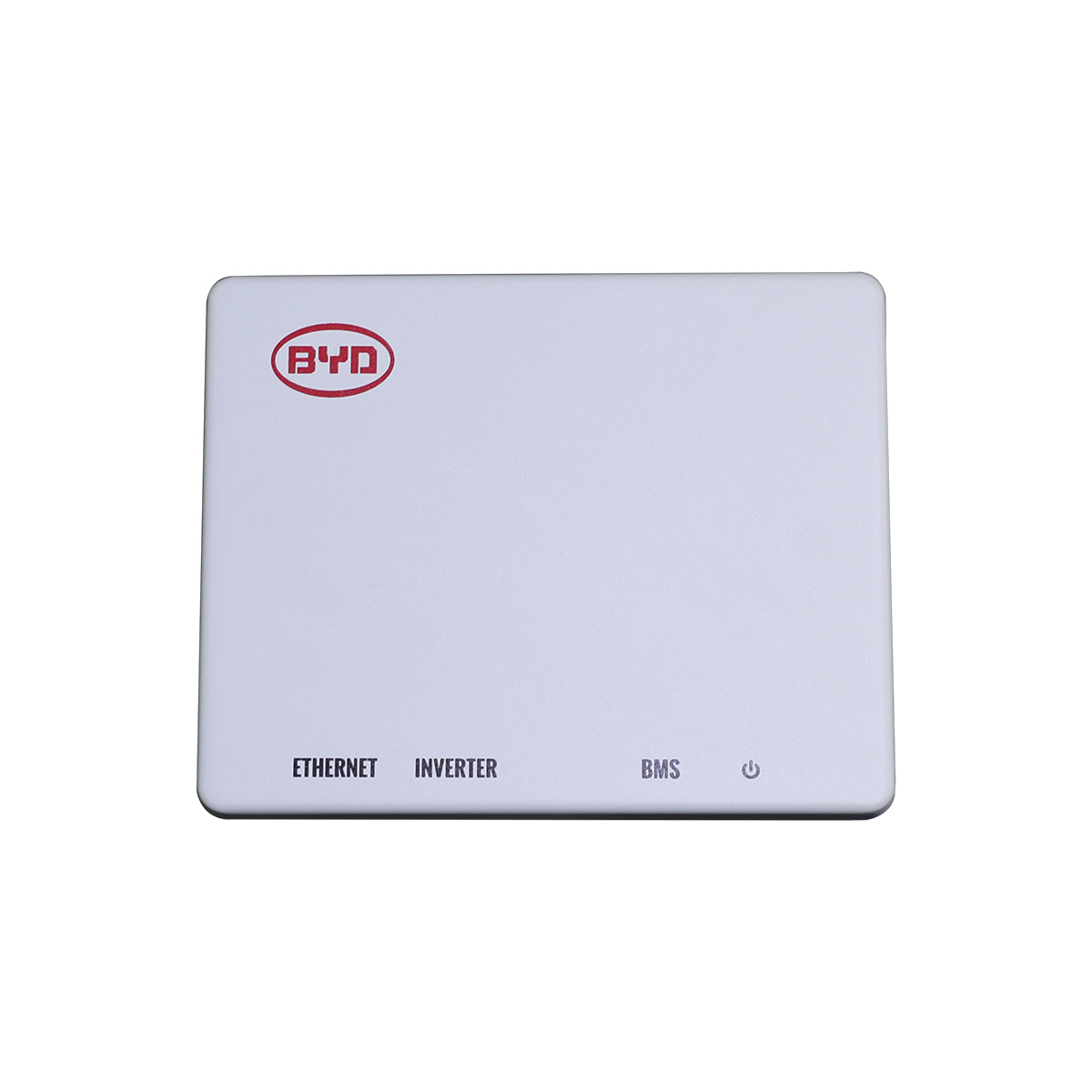

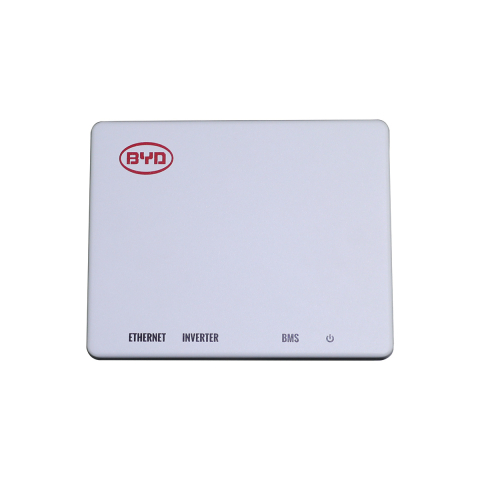

Unitate de comunicare BYD Battery-Box Premium LV BMU-IP55 (BMU)

Descriere tehnica

BMU (Battery Management Unit) este componenta centrala de control pentru sistemele de stocare BYD Battery-Box Premium. Aceasta coordoneaza functionarea bateriei, comunica cu invertorul si permite monitorizarea si configurarea sistemului.

Unitatea este echipata standard cu interfata WLAN si Ethernet, permitand conectarea la aplicatia Be Connect si la platforma de monitorizare pentru diagnoza si actualizari firmware .

Conectivitatea include:

• Ethernet (monitorizare si service remote)

• CAN / RS485 (comunicare cu invertorul)

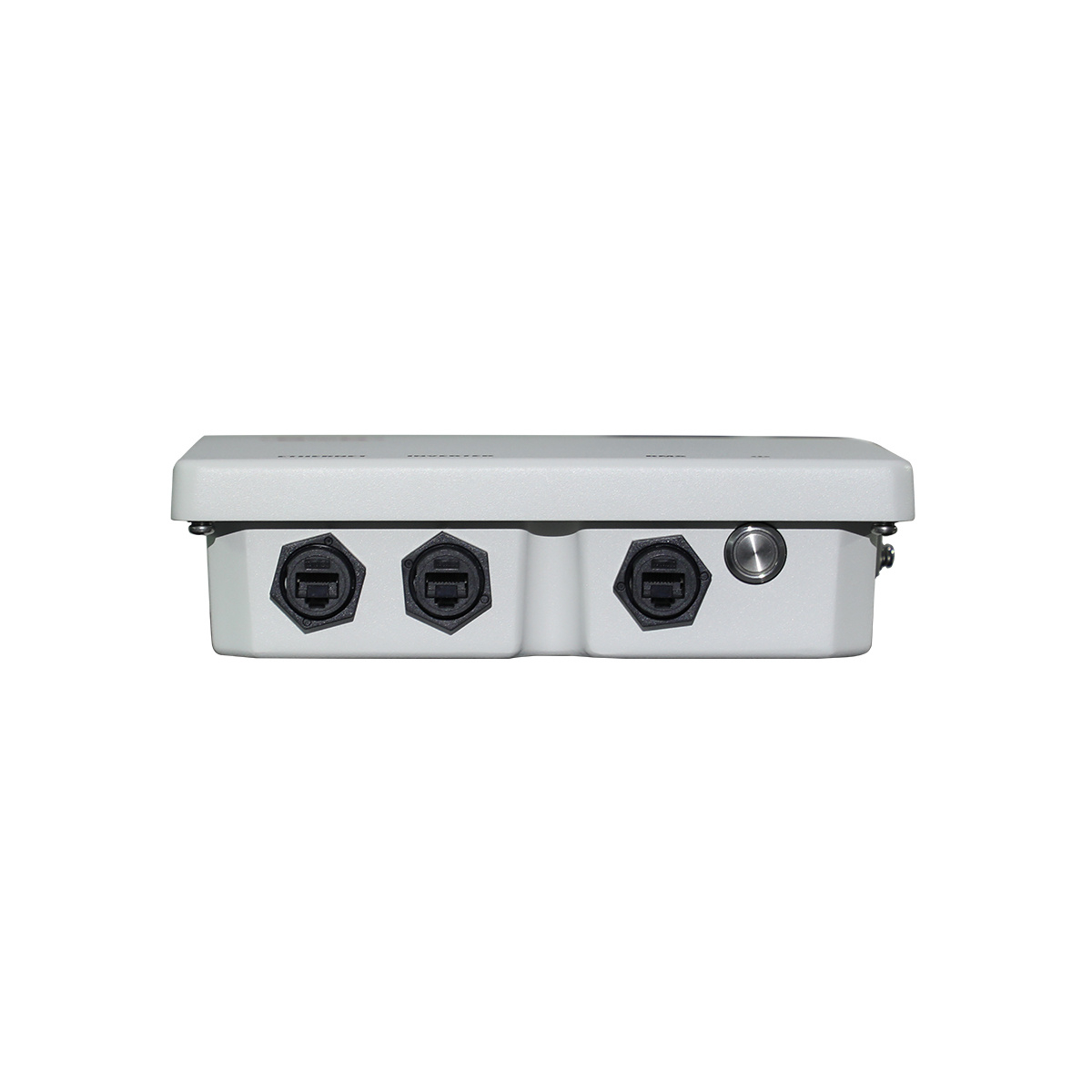

• RJ45 pentru conexiune cu Battery-Box si invertor

BMU este alimentat direct din sistemul de baterii (nu necesita alimentare externa) .

Functionalitati principale

• Control si management complet al bateriei (BMS)

• Comunicare cu invertorul (CAN / RS485)

• Monitorizare prin aplicatia Be Connect

• Actualizare firmware

• Diagnostic si service remote

• Integrare in sisteme on-grid, off-grid si backup

Conform descrierii din manual, BMU functioneaza ca unitate de control pentru intregul sistem Battery-Box si permite scalarea sistemului in functie de aplicatie .

Utilizare recomandata

Se utilizeaza impreuna cu bateriile:

• BYD Battery-Box Premium LVS

• BYD Battery-Box Premium LVL

Este esential pentru functionarea sistemului, fara BMU bateria nu poate comunica cu invertorul si nu poate functiona corect.

Compatibilitate si integrare

Compatibil cu invertoare de la producatori precum:

• SMA

• GoodWe

• Fronius

• Victron

• Sungrow

• Solis

• Deye

Conexiunea se realizeaza prin cablu de date RJ45 (CAN sau RS485), iar schema de conectare este prezentata in manual .

Specificatii tehnice

• Comunicatie: Ethernet / CAN / RS485

• Tensiune alimentare: 40 – 60 V

• Curent consum: ~200 mA

• Grad protectie: IP55

• Dimensiuni: 222 x 154 x 59 mm

• Greutate: 2 kg

• Temperatura operare: -10°C … +50°C

• Umiditate: 5% – 95% (fara condens)

Instalare si configurare

BMU se monteaza pe perete sau rack si se conecteaza la:

• baterie (Battery-Box)

• invertor

• retea (optional, pentru monitorizare)

Se recomanda utilizarea cablurilor CAT5 ecranate si lungime maxima de 10 m pentru comunicatia cu invertorul .

Limitari si cazuri nerecomandate

• Nu functioneaza independent (necesita baterie BYD compatibila)

• Nu este destinat utilizarii in afara sistemelor BYD Battery-Box

• Necesita invertor compatibil

Ce include / ce nu include

Include:

• 1 x BMU

• 1 x manual instalare

• conectori si accesorii montaj

Nu include:

• cabluri de comunicatie

• baterie

• invertor
