Set conectori MC4-Evo 2 mama-tata Staubli PV-KST4-EVO 2A/6II si PV-KBT4-EVO 2A/6II

Name: Set conectori MC4-Evo 2 mama-tata Staubli PV-KST4-EVO 2A/6II si PV-KBT4-EVO 2A/6II
Brand: Staubli
SKU: ACS 14003
Price: 18.15 RON
Availability: InStock

18,15 RON

Set conectori fotovoltaici MC4-Evo2 format din conector mama si conector tata pentru realizarea conexiunilor intre cabluri solare. Terminare conductor prin sertizare (crimp) si compatibilitate cu familia de conectori MC4. Utilizati in instalatii fotovoltaice cu tensiune de pana la 1500 V DC.

In stoc

Durata de livrare: 3–5 zile, in limita stocului

Limita stoc

Adauga in cos

Cod Produs: ACS 14003 Ai nevoie de ajutor? 0756 055 648 / 0756 055 649

Adauga la Favorite

Descriere
Download (1)
Review-uri (0)
FAQ

Descriere tehnica

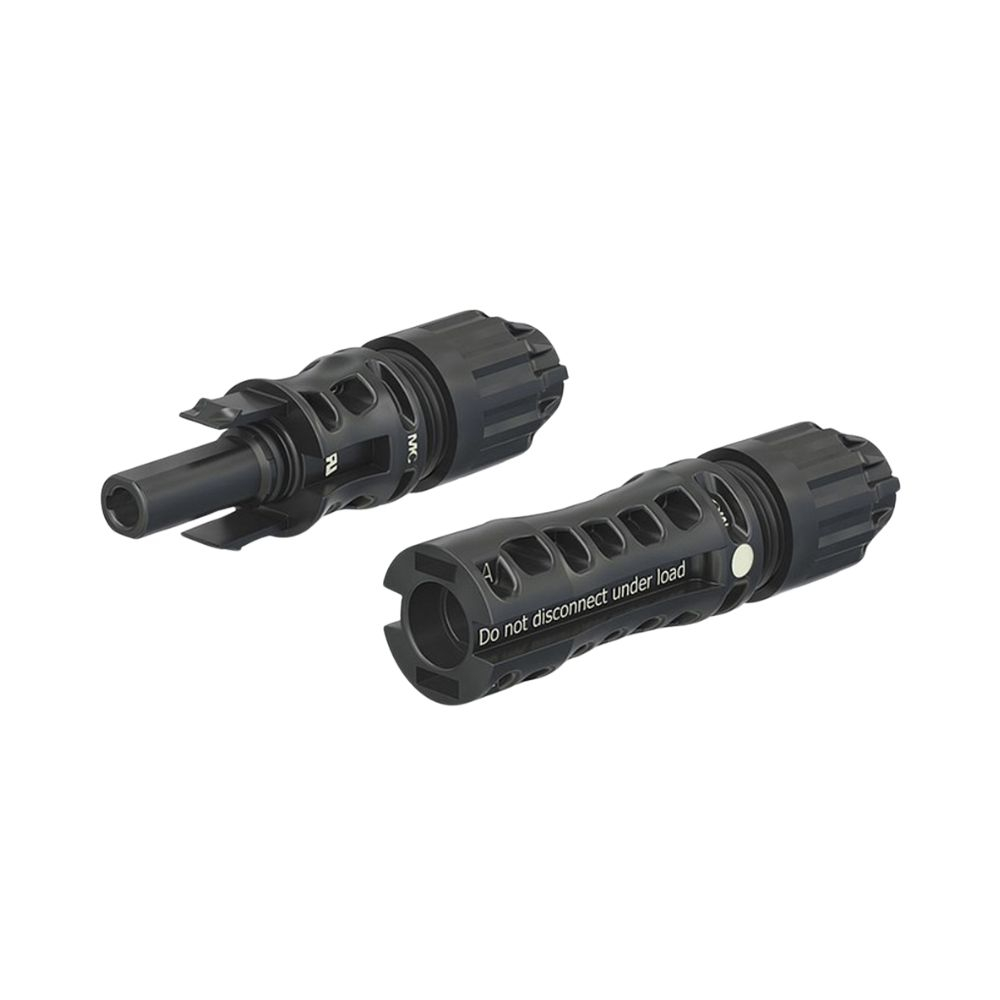

Set conectori Staubli MC4-Evo2 format din conector mama PV-KBT4-EVO 2A/6II si conector tata PV-KST4-EVO 2A/6II pentru realizarea conexiunilor electrice intre cabluri solare in instalatii fotovoltaice.

Conectorii utilizeaza sistem de contact Ø 4 mm si tehnologie MULTILAM pentru realizarea contactului electric. Conectarea conductorului se realizeaza prin sertizare (crimping) utilizand unelte dedicate.

Tensiunea nominala admisa este de pana la 1500 V DC conform standardelor IEC si UL. Pentru conductori de 4 mm² si 6 mm² curentul maxim admis este de pana la 53 A conform IEC 62852.

Gradul de protectie al conexiunii cuplate este IP65 / IP68 (1 m, 168 h), iar gradul de protectie al conectorului necuplat este IP2X.

Contactele electrice sunt realizate din cupru cositorit, iar izolatia este realizata din poliamida (PA) cu clasa de inflamabilitate UL94-V0.

Conectorii sunt certificati conform IEC 62852 si UL 6703 pentru utilizare in sisteme fotovoltaice.

Utilizare recomandata

Utilizat pentru realizarea conexiunilor electrice intre cablurile din instalatii fotovoltaice.

Aplicatii frecvente:

conectarea cablurilor solare in stringuri fotovoltaice
conexiuni intre panouri fotovoltaice
realizarea extensiilor de cablu in sisteme fotovoltaice
conectarea cablurilor la echipamente compatibile MC4

Compatibilitate si integrare

Compatibil cu conectori din familia MC4 si MC4-Evo.

Compatibil cu cabluri solare cu sectiuni:

4 mm²
6 mm²

Diametrul exterior admis al cablului: 6.4 mm – 8.4 mm.

Limitari si cazuri nerecomandate

Deconectarea conectorilor sub sarcina electrica nu este permisa.
Deschiderea sistemului de blocare necesita utilizarea unei unelte dedicate conform cerintelor NEC 2023.

Ce include / ce nu include

Include:

conector MC4-Evo2 tata PV-KST4-EVO 2A/6II

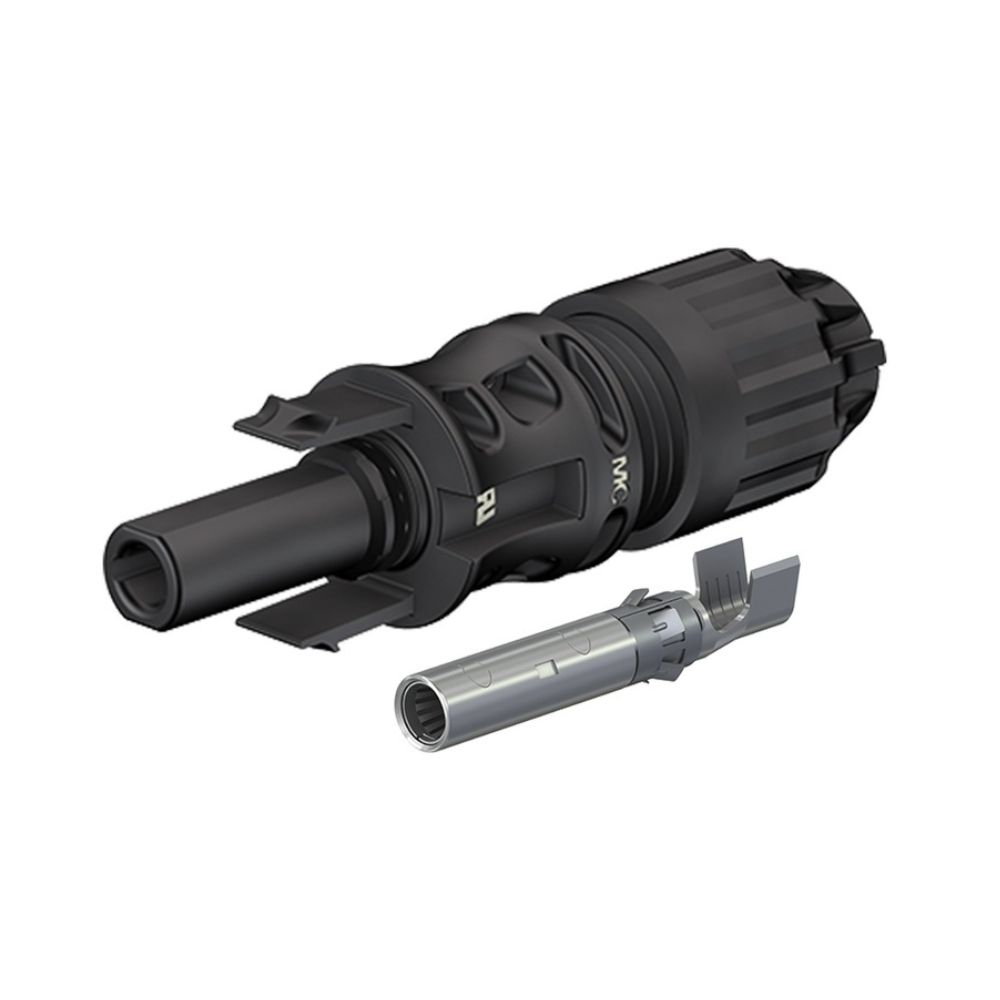

conector MC4-Evo2 mama PV-KBT4-EVO 2A/6II
contacte electrice si componente de izolare

Nu include:

cablu solar
unealta de sertizare

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.

Fise Tehnice
Fisa tehnica Staubli MC4-Evo 2 [EN]
Descarca

Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Scrie un review

Pot conecta MC4-Evo 2 cu vechile mufe MC4 standard?

Da, conectorii MC4-Evo 2 sunt complet compatibili ("backward compatible") cu gama Original MC4 produsa de Stäubli, mentinandu-se standardele inalte de siguranta.

De ce sa aleg Evo 2 fata de conectorii MC4 ieftini?

Calitatea contactului MULTILAM previne incalzirea excesiva si topirea conectorilor, principala cauza a incendiilor in sistemele fotovoltaice. In plus, sunt certificati pentru 1500V, fata de multi conectori generici limitati la 1000V.

Ce dimensiune de cablu pot folosi cu modelul 6II?

Acest model este versatil, permitand utilizarea cablurilor cu sectiune de 4 mm² si 6 mm², acoperind majoritatea aplicatiilor rezidentiale si comerciale.

Sunt rezistenti la apa si praf?

Da, au certificare IP65, IP68 (1 metru adancime timp de o ora) si IP6k9k, ceea ce inseamna ca sunt complet protejati impotriva intemperiilor si spalarii sub presiune.

Este nevoie de o unealta speciala pentru a-i desface?

Da, pentru siguranta, sistemul de blocare este conceput sa necesite utilizarea unei chei speciale MC4 pentru deconectare, prevenind accidentele.

De ce se numesc "Original MC4"?

Stäubli (fosta Multi-Contact) este inventatorul standardului MC4. Utilizarea conectorilor originali este singura garantie ca respectati certificarile de produs si ca evitati incompatibilitatile care duc la defecte electrice.
