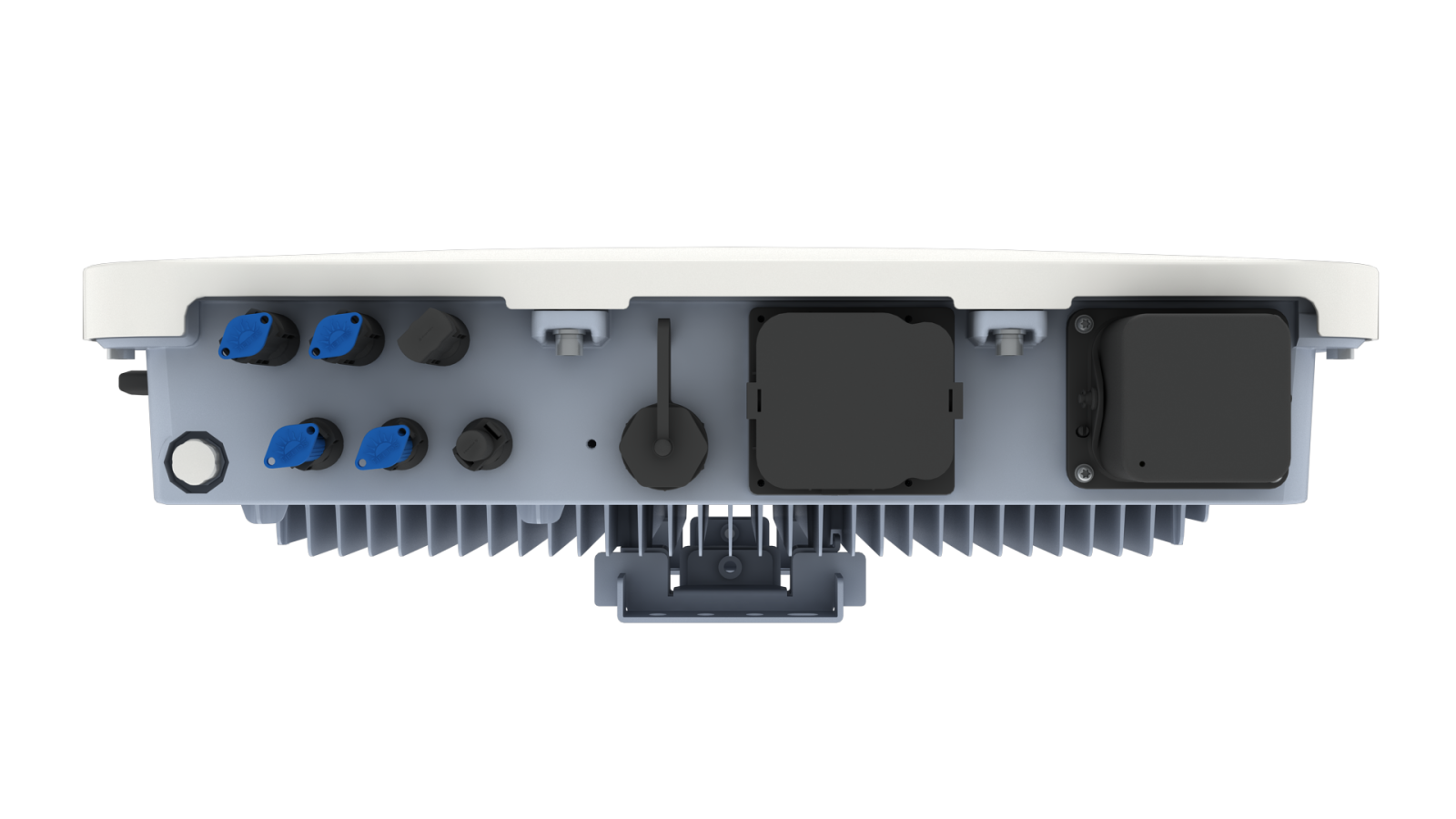

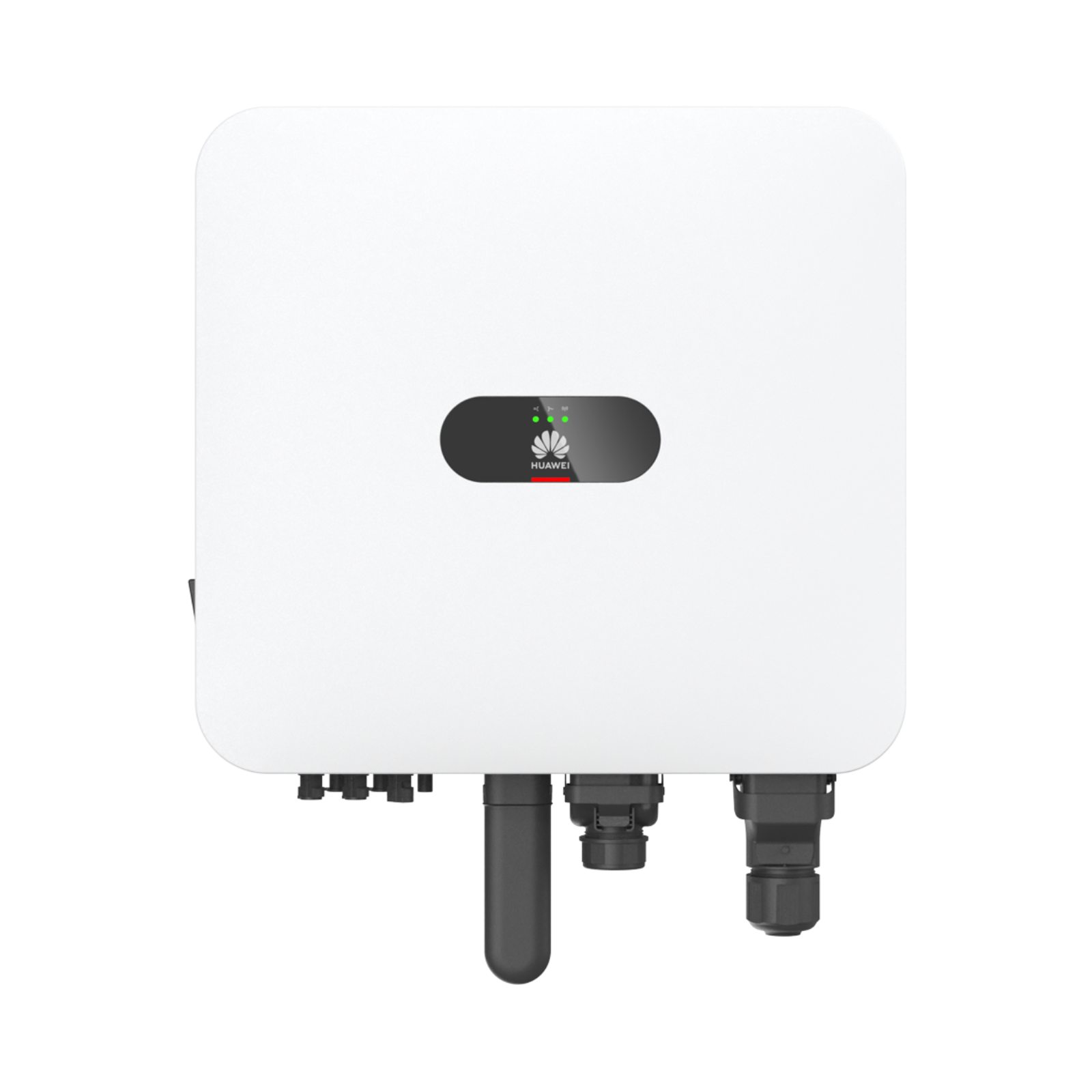

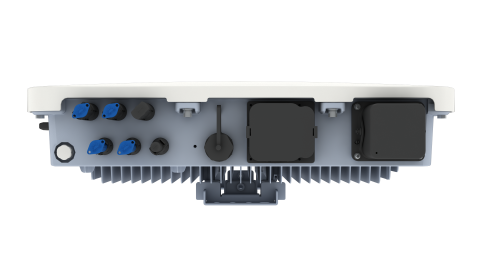

Invertor hibrid trifazat Huawei SUN2000-5K-MAP0 5 kW

Descriere tehnica

Huawei SUN2000-5K-MAP0 este un invertor trifazat cu putere nominala de iesire de 5.000 W si eficienta maxima de 98,4%. Conform fisei tehnice (Technical Specification, pag. 2), dispune de 2 trackere MPP, cu un string per MPPT, curent maxim de intrare per MPPT 16 A si curent maxim de scurtcircuit 22 A.

Tensiunea maxima de intrare PV este 1.100 V, iar domeniul de operare este 160–1000 V. Puterea maxima recomandata a generatorului fotovoltaic este 9.000 Wp.

Pe partea de baterie, este compatibil cu LUNA2000-5/10/15-S0 si LUNA2000-7/14/21-S1, cu domeniu de tensiune 600–980 V. Puterea maxima de incarcare este 12.000 W, iar puterea maxima de descarcare pentru modelul 5K-MAP0 este 5.500 W.

Conectarea la retea este trifazata (3W/N + PE), tensiuni nominale 220/380 V AC, 230/400 V AC sau 240/415 V AC, frecventa 50/60 Hz. Gradul de protectie este IP66, racirea se realizeaza prin convectie naturala, nivel zgomot ≤ 29 dB, iar comunicarea este disponibila prin RS485 si WLAN integrat, cu optiune Smart Dongle-WLAN-FE sau Smart Dongle-4G.

Suporta incarcare baterie din retea, protectie la arc electric (AFCI), detectie temperatura conectori si protectii SPD tip II pe DC si AC conform EN/IEC 61643-11.

Utilizare recomandata

– Sisteme fotovoltaice trifazate rezidentiale
– Aplicatii comerciale de mici dimensiuni
– Instalatii cu stocare utilizand baterii Huawei LUNA2000
– Aplicatii cu backup trifazat prin SmartGuard-63A-T0

Compatibilitate si integrare

Compatibil cu:
– LUNA2000-5/10/15-S0
– LUNA2000-7/14/21-S1
– SmartGuard-63A-T0 (backup trifazat, timp comutare ≤ 20 ms)
– SmartAssistant
– Smart Dongle-WLAN-FE
– Smart Dongle-4G
– Optimizatoare SUN2000-450W-P2 si SUN2000-600W-P

Limitari si cazuri nerecomandate

– Tensiunea maxima de intrare PV nu trebuie sa depaseasca 1.100 V DC.
– Orice tensiune DC in afara domeniului 160–1000 V poate cauza functionare necorespunzatoare.
– Instalarea si mentenanta trebuie realizate doar de personal calificat.

Ce include / ce nu include

Include:
– Invertor
– Suport de montaj
– Conectori DC

Nu include:
– Baterie
– SmartGuard-63A-T0
– Smart Dongle 4G
– Intrerupator AC extern

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
