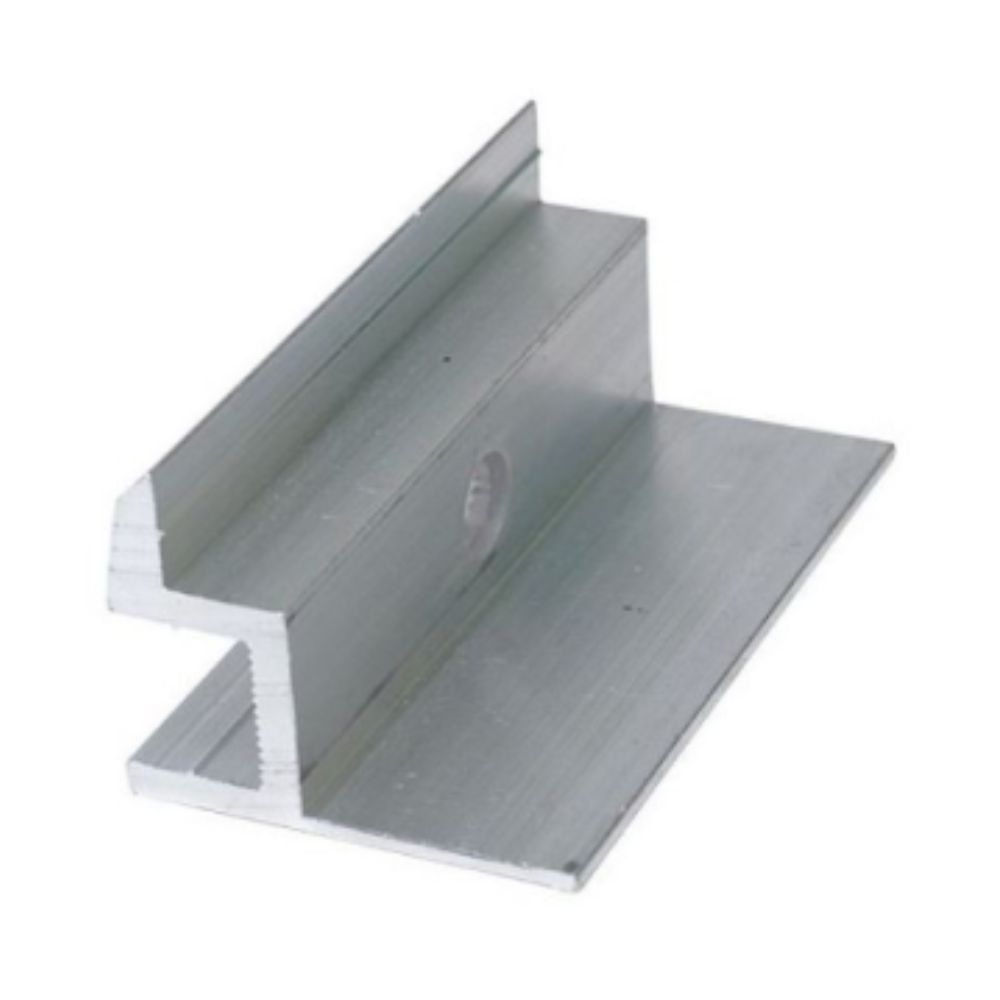

Clema de margine pentru panou fotovoltaic 30 mm

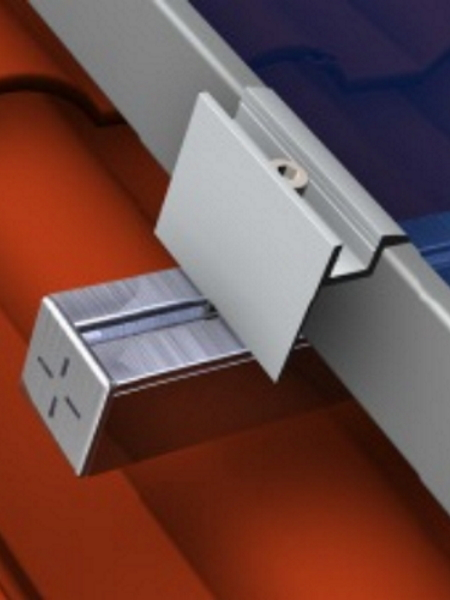

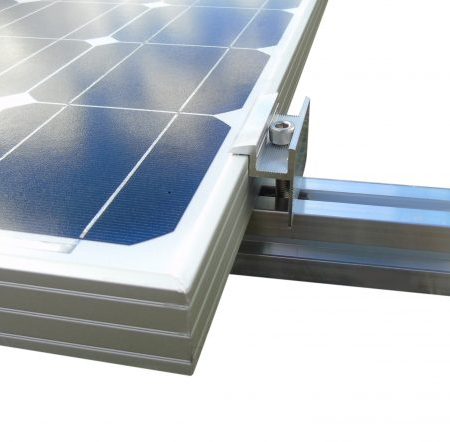

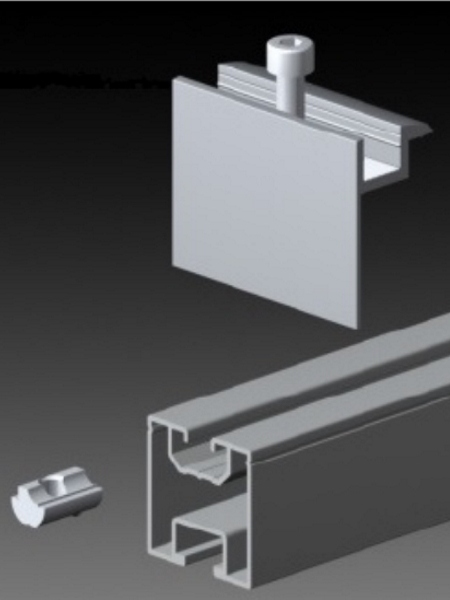

Clemele de margine pentru montajul panourilor fotovoltaice sunt componente utilizate pentru montajul panourile solare fotovoltaice pe sinele de aluminiu 40 x 40 mm (structura de fixare). Aceste cleme sunt proiectate pentru a fi instalate la capatul panourilor solare si permit conectarea rapida si sigura a modulelor fotovoltaice. \n \nClemele de margine au forme si dimensiuni diferite si sunt folosite pentru asamblarea panourilor fotovoltaice. In functie de inaltimea ramei panoului se selectaza clemele de margine care fixeaza panourile solare pe structura de suport a sistemului fotovoltaic. De obicei, acestea sunt fabricate din materiale rezistente la coroziune cum ar fi aluminiu sau otel inoxidabil pentru a asigura o durata de viata lunga si o performanta buna in conditii de mediu dure. \n \nInainte de a achizitiona clemele de margine pentru montajul panourilor fotovoltaice, este important sa masurati grosimea panoului fotovoltaic si sa va asigurati ca lungimea suruburilor folosite este mai lunga cu 5 mm fata de grosimea panourilor solare fotovoltaice. \n

Important

\nLungimea suruburilor pentru clemele de mijloc si clemele de margine se aleg in functie de grosimea panourilor si implicit de inaltimea clemei de margine: \n \nRama 30 mm – Clema de margine 30,5 mm / Surub cu cap imbus M8 x 35 mm \nRama 35 mm – Clema de margine 35,5 mm / Surub cu cap imbus M8 x 40 mm \nRama 38 mm – Clema de margine 38,5 mm / Surub cu cap imbus M8 x 40 mm \nRama 40 mm – Clema de margine 40,5 mm / Surub cu cap imbus M8 x 45 mm \nRama 50 mm – Clema de margine 50,5 mm / Surub cu cap imbus M8 x 55 mm \n

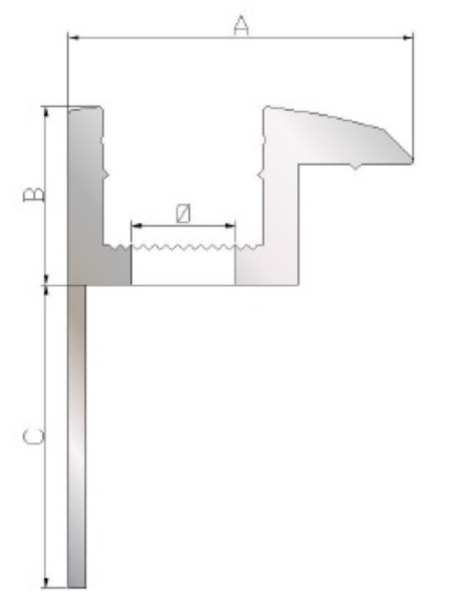

Desen tehnic

\n \n \nA = 30,0 mm \nB = 15,5 mm \nC = 30,5 mm \nDiametru gaura = 8,5 mm \nGrosime clema = 3 mm \nLungime clema = 70 mm
