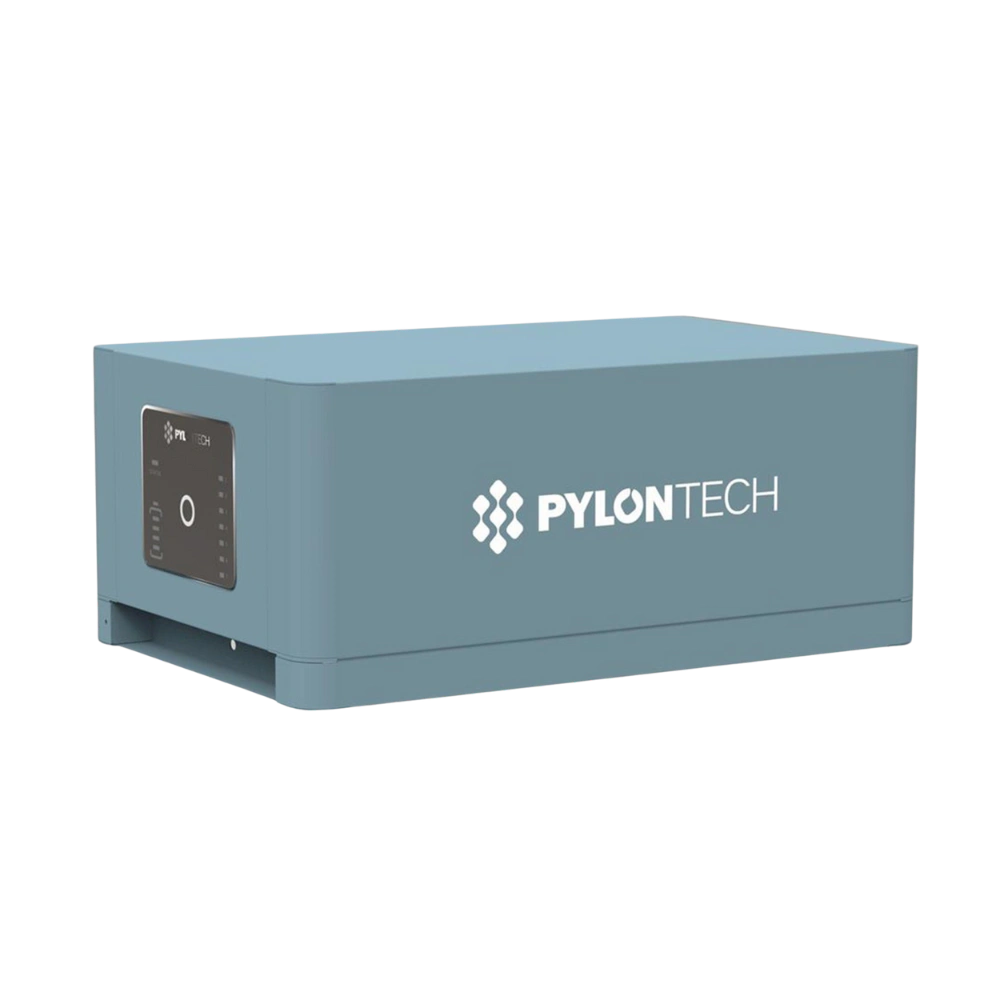

Unitate de control si baza Pylontech Force-H2 FC0500M-40S-V2

Descriere tehnica

FC0500M-40S-V2 este modulul de control al sistemului Pylontech Force-H2, integrand BMS si baza mecanica pentru instalarea modulelor FH9637M.

Compatibil cu configuratii Force-H2-V2 de:

• 7.10 kWh (2 module)

• 10.65 kWh (3 module)

• 14.20 kWh (4 module)

Tehnologie baterie: Li-ion (LFP)
Capacitate modul baterie compatibil: 3.552 kWh
Tensiune modul baterie: 96 V
Capacitate modul baterie: 37 Ah

Comunicare:

• CAN

• RS485 (Modbus RTU)

• RS232 (service)

Grad protectie: IP55
Temperatura de functionare sistem: 0°C pana la 50°C
Temperatura de stocare: -20°C pana la 60°C
Altitudine maxima: <2000 m

Permite configuratii single group sau multi-group (pana la 6 grupuri identice), conform documentatiei tehnice.

Utilizare recomandata

Se utilizeaza in sisteme rezidentiale de stocare energie cu tensiune inalta Pylontech Force-H2, in combinatie cu modulele FH9637M si invertor compatibil.

Compatibilitate si integrare

Compatibil cu:

• Module baterie Pylontech FH9637M

• Sisteme Pylontech Force-H2-V2 192 V / 288 V / 384 V

Interfata de comunicare cu invertor prin CAN sau RS485.

Pentru configuratii multi-group se utilizeaza conectare Link 0 / Link 1 intre BMS-uri, conform manualului tehnic.

Limitari si cazuri nerecomandate

• Nu se utilizeaza cu module baterie diferite de FH9637M.

• Nu se conecteaza direct la retea AC.

• Nu se utilizeaza cu invertor incompatibil sau parametri setati incorect.

• Instalarea si punerea in functiune se realizeaza exclusiv de personal calificat.

Ce include / ce nu include

Include:

• Unitate control FC0500M-40S-V2

• Baza Force-H2 (450 x 296 x 40 mm)

• Cabluri externe comunicatie si putere (conform pachet standard)

• Cablu impamantare

• Set suruburi fixare

Nu include:

• Module baterie FH9637M

• Invertor

• Cutie de combinare (P-Combiner)

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
