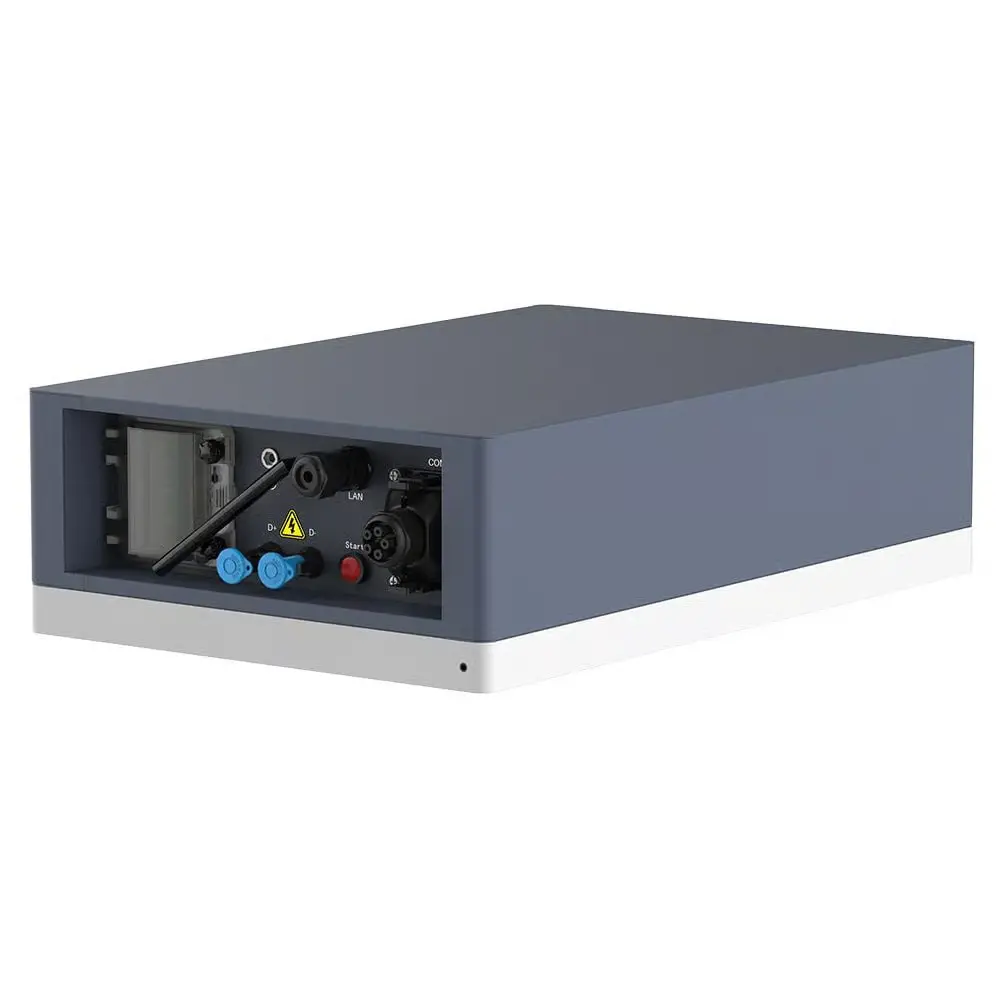

Unitate de control si baza Pylontech Force-H3 FC1000 BMS

Descriere tehnica

FC1000 este modulul de control pentru sistemele de stocare Pylontech Force-H3. Acesta gestioneaza functionarea bateriilor conectate in serie, monitorizeaza parametrii de tensiune si curent si controleaza protectiile sistemului.

Parametri principali:

• Model controler: FC1000

• Tensiune de lucru controler: 80 – 1000 VDC

• Tensiune operare sistem: 172.8 – 921.6 VDC

• Curent maxim incarcare (15 minute): 55 A

• Curent maxim descarcare (15 minute): 55 A

• Consum propriu: <16 W

• Protocol comunicatie: CANBUS / Modbus RTU

• Dimensiuni: 540 x 350 x 150 mm

• Greutate: 12 kg

• Grad protectie sistem: IP55

• Temperatura operare: -10°C pana la 55°C

• Temperatura depozitare: -20°C pana la 60°C

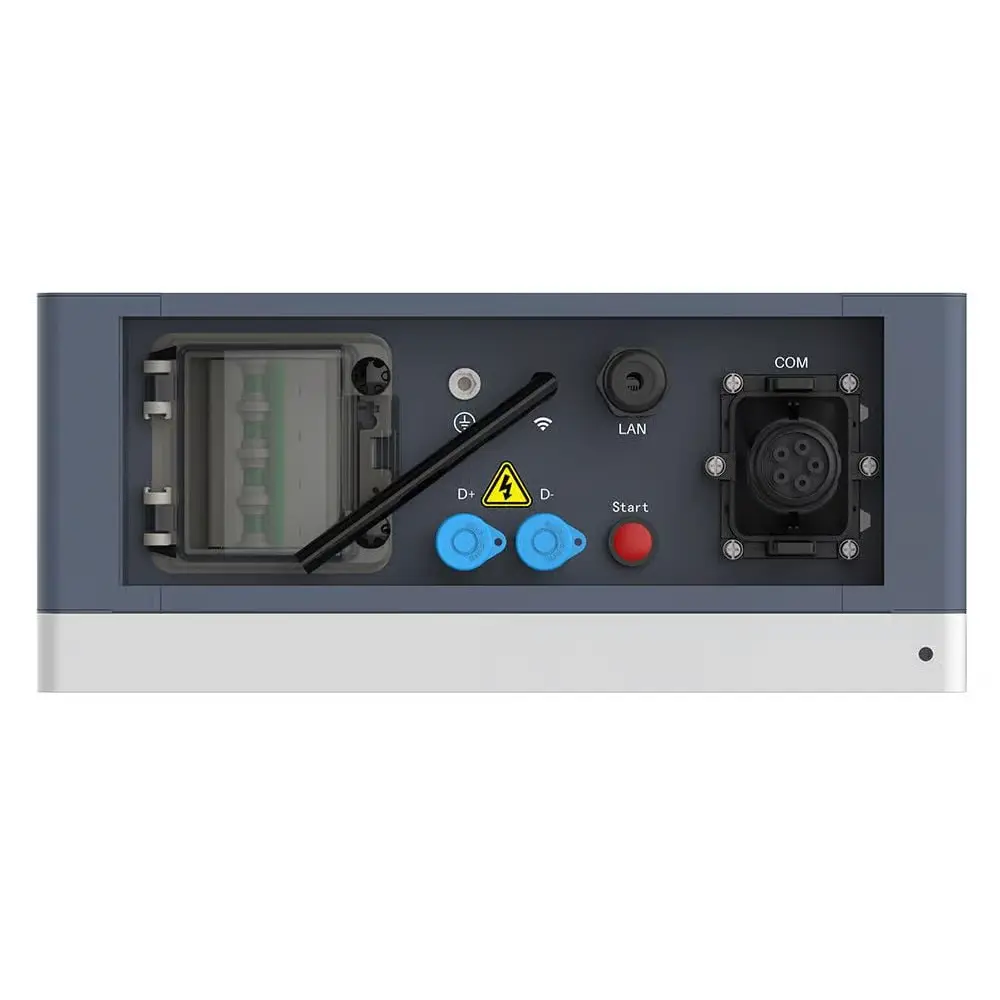

Integreaza interfete:

• CAN

• RS485

• RS232 (service)

• Link0 / Link1 pentru configuratii multi-string

• LAN si Wi-Fi pentru monitorizare

Permite configuratii cu pana la 6 stringuri in paralel, cu conditia respectarii specificatiilor sistemului Force-H3.

Utilizare recomandata

• Sisteme fotovoltaice rezidentiale cu baterii HV

• Aplicatii comerciale cu cerinte de tensiune inalta

• Sisteme cu extensie modulara a capacitatii

• Configuratii single-string sau multi-string (maxim 6 stringuri)

Este utilizat exclusiv impreuna cu modulele de baterie Pylontech FH10050 din gama Force-H3.

Compatibilitate si integrare

Compatibil cu:

• Module baterie Pylontech FH10050

• Sisteme Force-H3 configurate intre 2 si 7 module per string

• Invertoare compatibile cu protocol CAN sau Modbus RTU

Pentru configuratii multi-string, comunicatia intre BMS-uri se realizeaza prin porturile Link0 si Link1.

Conectarea la invertor se face prin CAN sau RS485 pe stringul master.

Limitari si cazuri nerecomandate

• Nu se utilizeaza cu baterii de alt tip sau alta chimie.

• Nu se conecteaza direct la alimentare AC.

• Nu este destinat utilizarii independente fara modulele FH10050.

• Instalarea trebuie realizata de personal calificat pentru sisteme HV DC.

Ce include / ce nu include

Include:

• Unitate control FC1000

• Baza sistem

• Cabluri comunicatie RJ45

• Cabluri alimentare DC

• Cablu impamantare

• Suporti montaj si suruburi fixare

• Manual si documentatie tehnica

Nu include:

• Module baterie FH10050

• Invertoare

• Combiner box pentru multi-string

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
