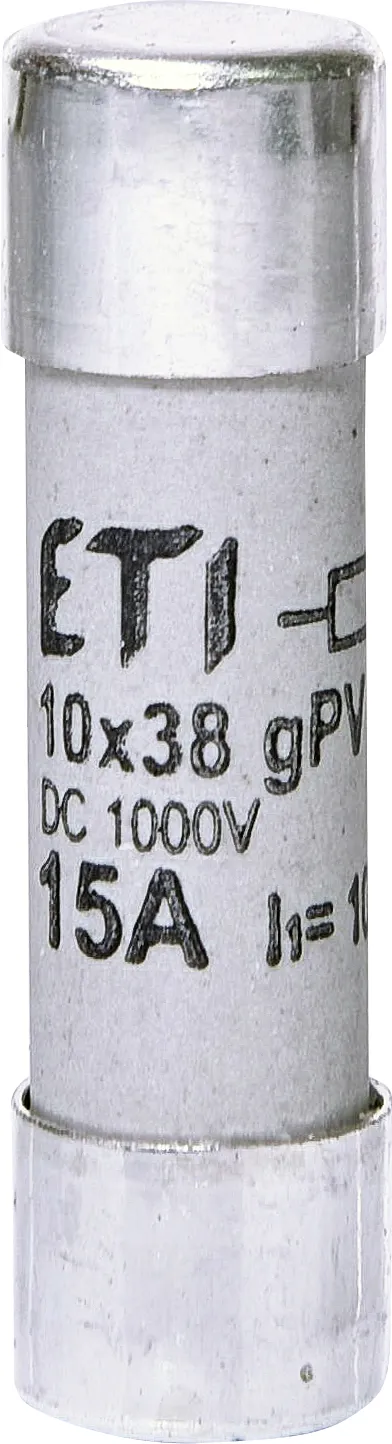

Siguranta fuzibila ETI gPV 15A 1000V UL CH10x38

Descriere tehnica

Siguranta fuzibila gPV CH10x38 este proiectata pentru protectia circuitelor DC din instalatii fotovoltaice. Siguranta intrerupe circuitul atunci cand curentul depaseste valoarea nominala, prevenind deteriorarea echipamentelor si a cablurilor din sistem.

Modelul analizat are un curent nominal de 15 A si este proiectat pentru functionare la o tensiune maxima de 1000 V DC.

Caracteristici tehnice principale:

• tip siguranta: gPV pentru sisteme fotovoltaice

• curent nominal: 15 A

• tensiune nominala: 1000 V DC

• dimensiune siguranta: 10 × 38 mm

• capacitate de rupere:

  • 10 kA DC (UL)

  • 30 kA DC (IEC)

• domeniu curent nominal serie: 0.5 – 25 A

Siguranta este destinata protectiei circuitelor de curent continuu din sistemele fotovoltaice si respecta standardele internationale pentru sigurante gPV.

Standarde aplicabile:

• IEC 60269-6

• UL 248-19

Utilizare recomandata

Siguranta gPV CH10x38 15A este utilizata pentru protectia circuitelor DC din instalatii fotovoltaice.

Aplicatii tipice:

• protectia stringurilor fotovoltaice

• protectia circuitelor dintre module si invertor

• protectia circuitelor DC din tablouri fotovoltaice

• protectia sistemelor de distributie DC in instalatii solare

Siguranta este instalata in suporturi dedicate pentru sigurante cilindrice de tip 10×38 mm.

Compatibilitate si integrare

Siguranta gPV CH10x38 este compatibila cu:

• suporturi pentru sigurante cilindrice 10×38 mm

• tablouri electrice fotovoltaice

• cutii de protectie string PV

• sisteme fotovoltaice cu tensiune DC de pana la 1000 V

Siguranta este utilizata pentru protectia circuitelor DC ale modulelor fotovoltaice.

Limitari si cazuri nerecomandate

Siguranta este proiectata pentru utilizare in circuite de curent continuu din sisteme fotovoltaice si nu este destinata utilizarii in circuite de curent alternativ.

Selectarea sigurantei trebuie realizata in functie de curentul nominal al circuitului si de caracteristicile sistemului fotovoltaic.

Ce include / ce nu include

Pachetul produsului include:

• siguranta fuzibila gPV 15A 1000V CH10x38

Nu sunt incluse:

• suport pentru siguranta

• elemente de montaj
