Distribuitor Victron Lynx (M10)

Descriere tehnica

Victron Lynx Distributor M10 este un modul de distributie DC utilizat in sisteme de baterii si instalatii fotovoltaice pentru realizarea conexiunilor si protectiei circuitelor.

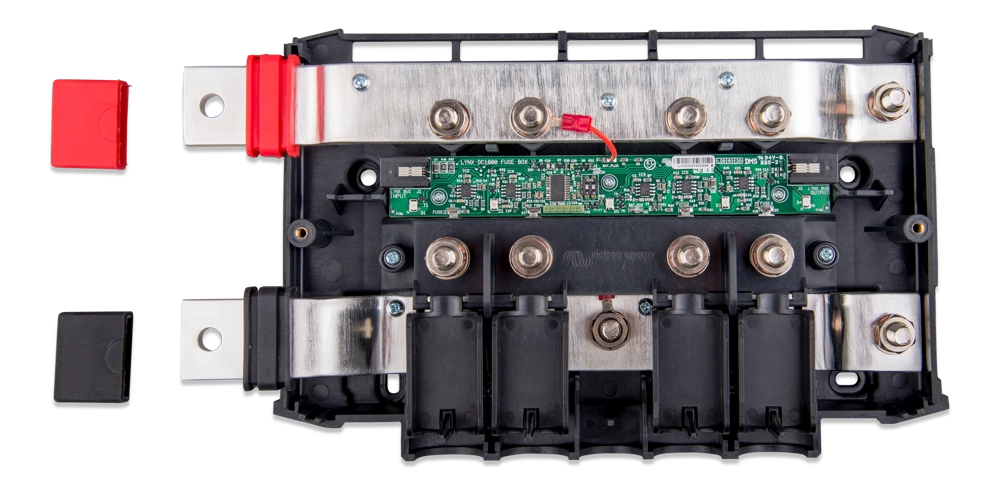

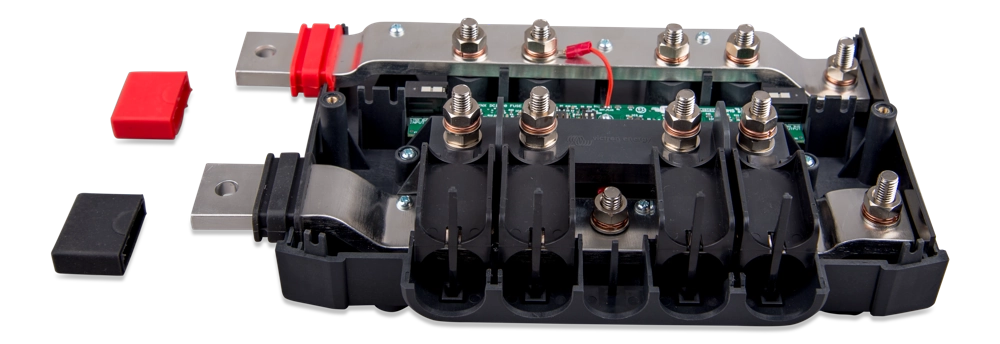

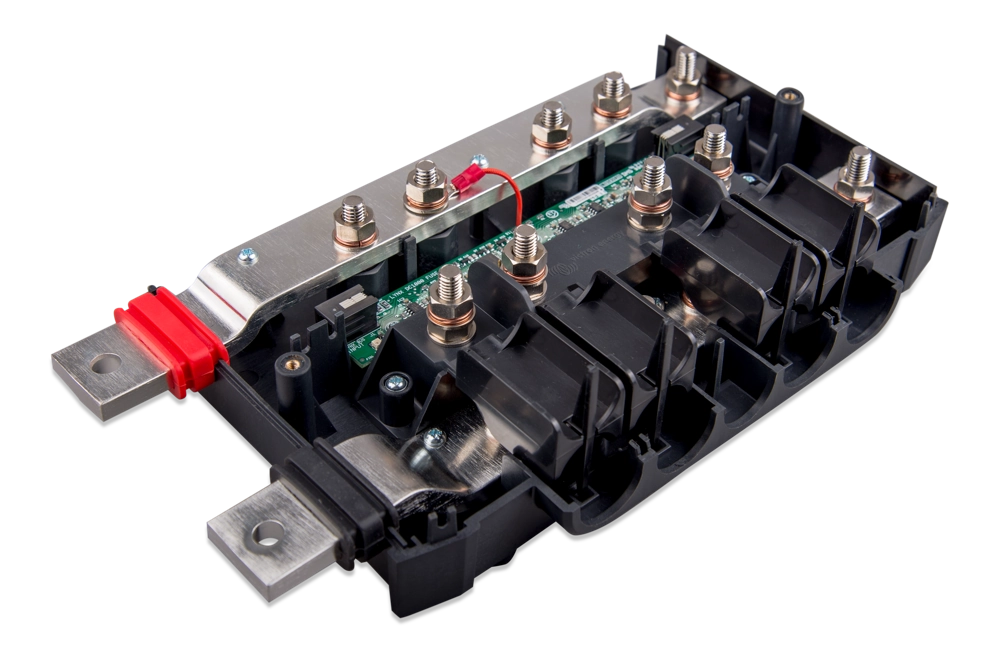

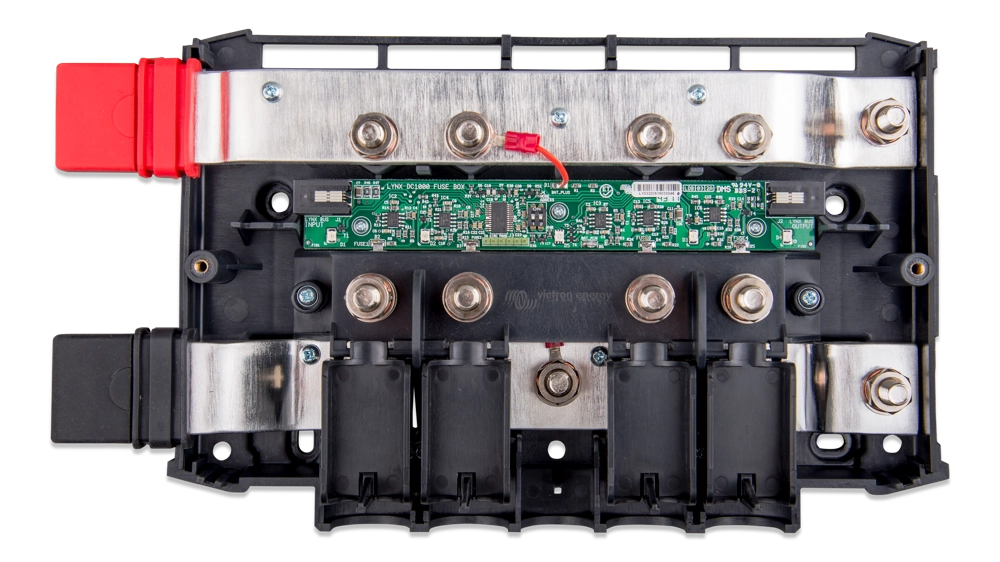

Unitatea integreaza o bara colectoare pozitiva si una negativa. Bara pozitiva include patru conexiuni protejate prin sigurante, iar bara negativa include patru conexiuni si o conexiune de impamantare.

Distribuitorul este proiectat pentru utilizarea sigurantelor MEGA si permite conectarea circuitelor pentru baterii, invertoare, incarcatoare sau alte echipamente DC. Sigurantele nu sunt incluse si trebuie achizitionate separat.

Modulul face parte din sistemul modular Victron Lynx, care permite interconectarea mai multor module pentru realizarea unui sistem de distributie DC cu monitorizare, protectie si management al bateriilor.

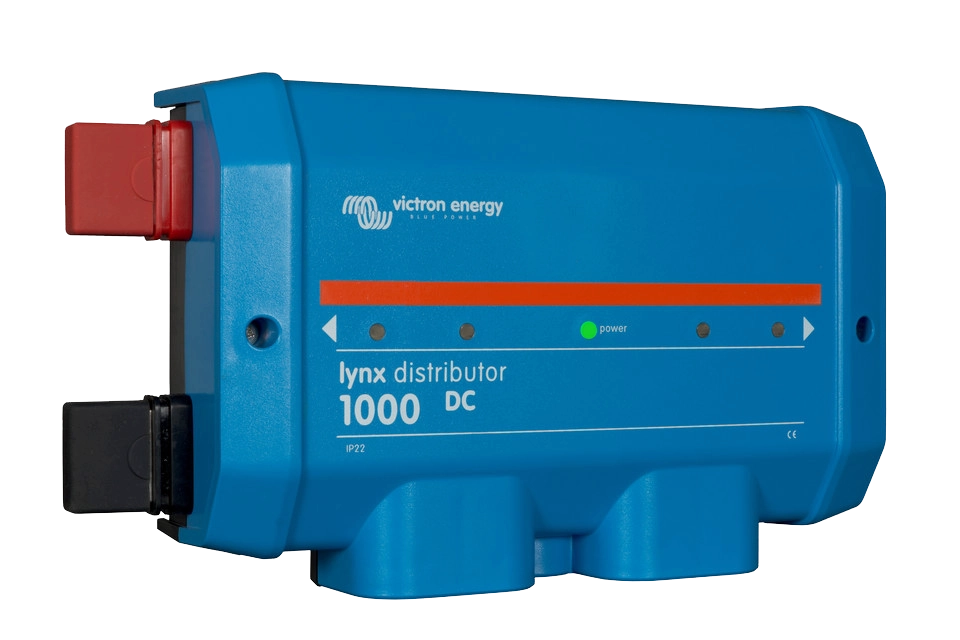

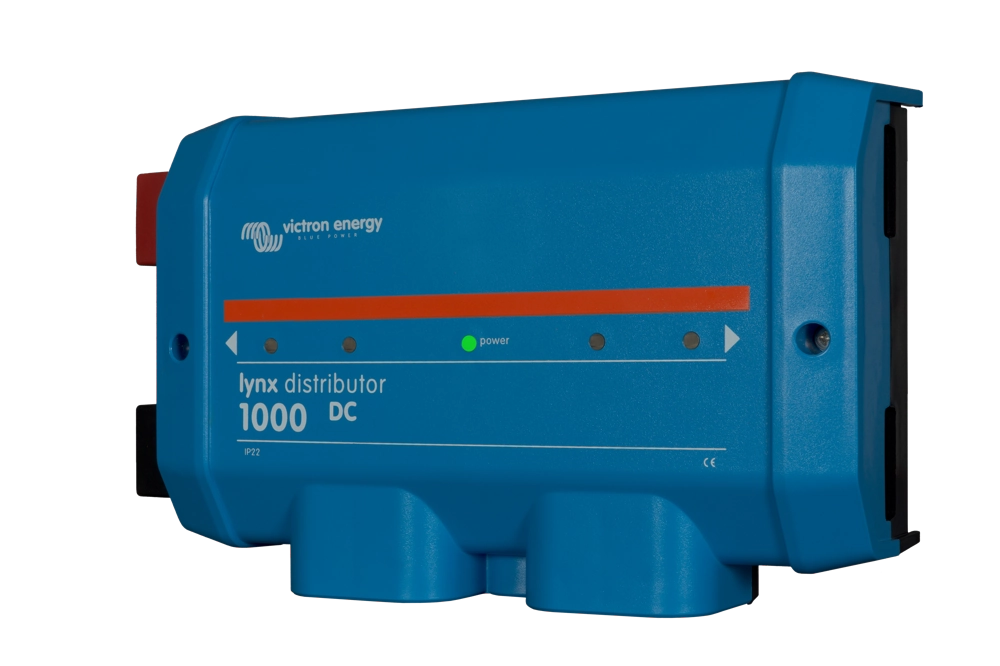

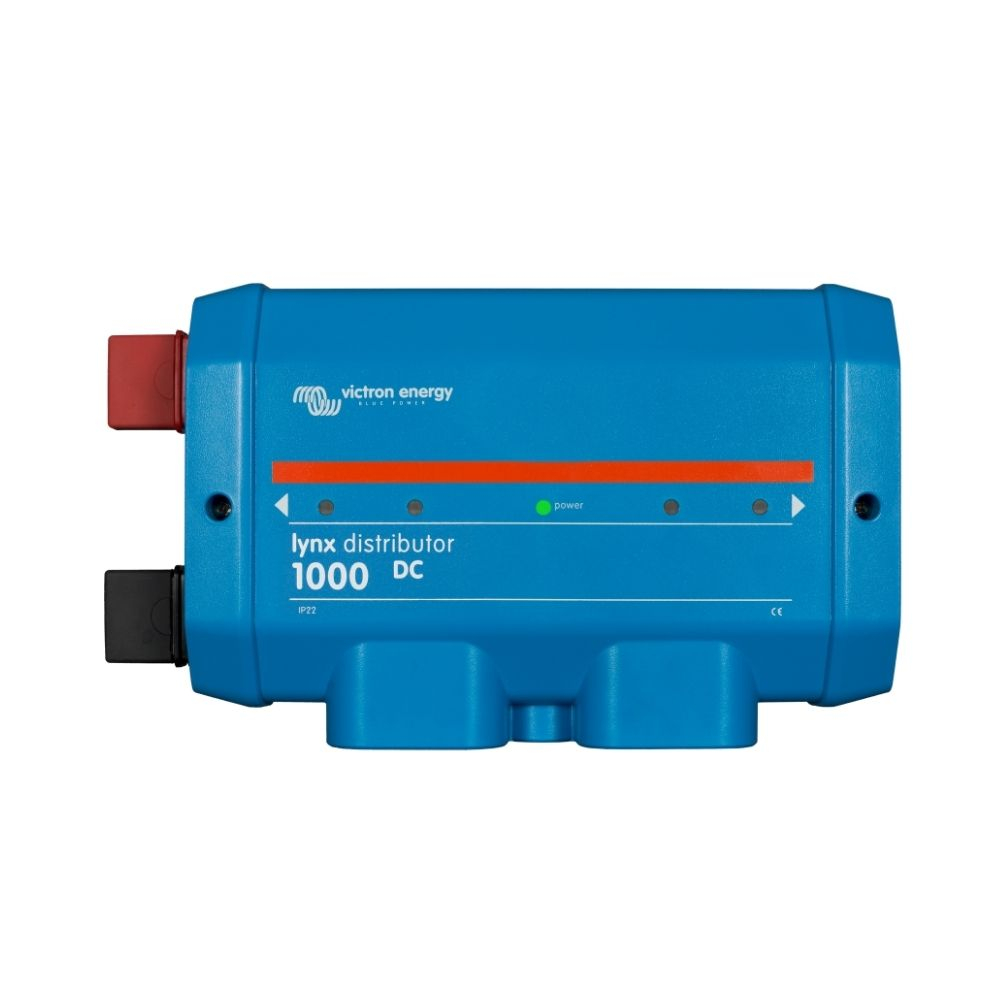

Lynx Distributor include LED de alimentare si patru LED-uri pentru indicarea starii sigurantelor. In combinatie cu un Lynx Smart BMS, starea sigurantelor poate fi monitorizata prin aplicatia VictronConnect sau printr-un dispozitiv GX.

Curentul nominal suportat de modul este de pana la 1000 A in sisteme de 12 V, 24 V sau 48 V DC.

Utilizare recomandata

Utilizat pentru distributia energiei in sisteme DC bazate pe baterii.

Aplicatii frecvente:

• sisteme fotovoltaice off-grid sau hibride

• sisteme de baterii stationare

• sisteme de alimentare DC pentru invertoare si incarcatoare

• sisteme modulare Victron Lynx

Compatibilitate si integrare

Compatibil cu sistemul modular Victron Lynx:

• Lynx Power In

• Lynx Shunt VE.Can

• Lynx Smart BMS

• alte module Lynx Distributor

Conectarea modulelor Lynx se realizeaza prin bare colectoare integrate, formand un sistem de distributie DC comun.

Suporta utilizarea sigurantelor MEGA pentru protectia circuitelor DC.

Limitari si cazuri nerecomandate

• Sigurantele MEGA nu sunt incluse si trebuie instalate separat.

• Monitorizarea starii sigurantelor este disponibila doar in combinatie cu un Lynx Smart BMS.

• Modulele Lynx cu busbar M10 nu pot fi conectate direct cu module Lynx cu busbar M8.

Ce include / ce nu include

Include:

• modul Victron Lynx Distributor M10

• cablu RJ10 de 40 cm pentru alimentare si comunicatie

Nu include:

• sigurante MEGA

• cabluri de alimentare DC
