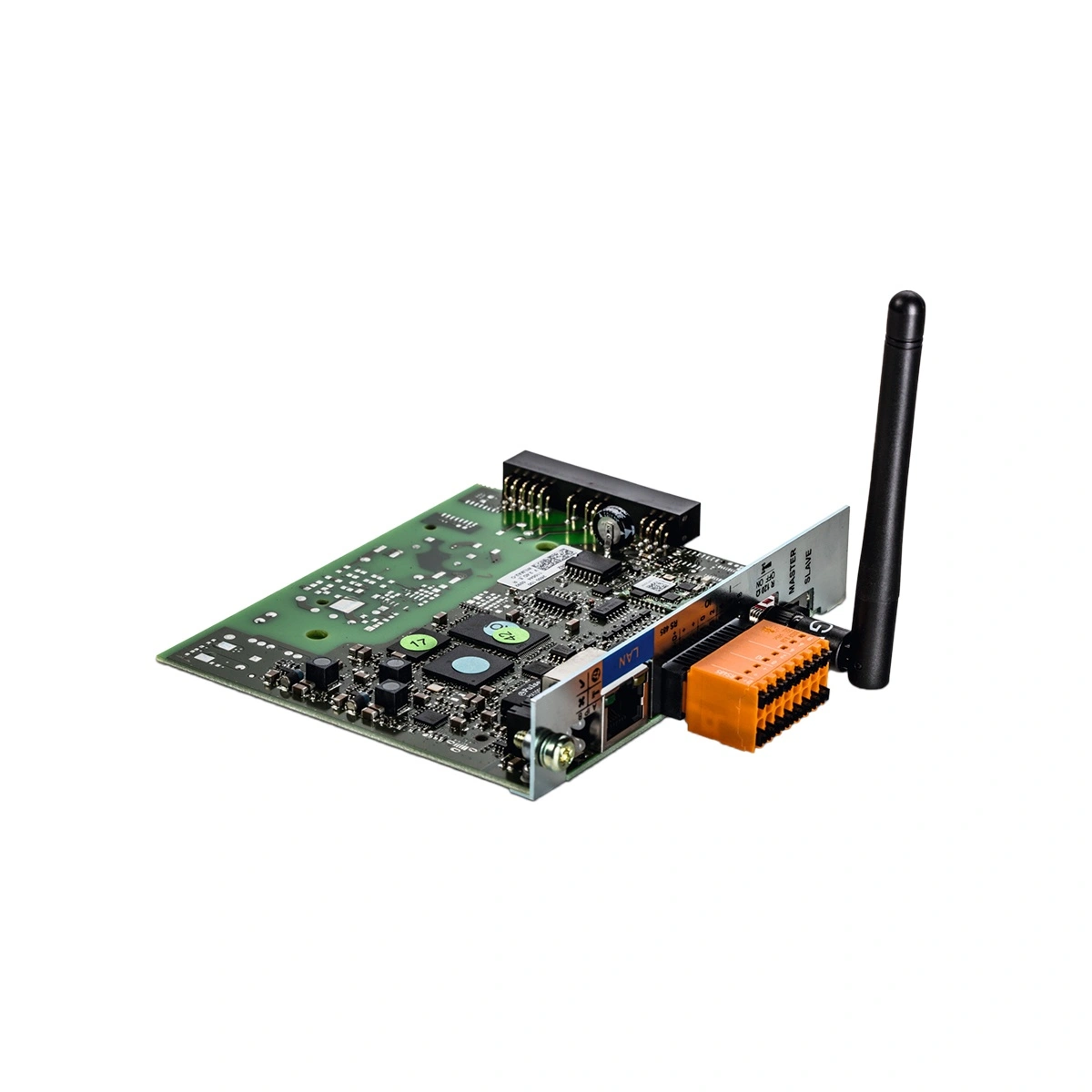

Modul de comunicatie Fronius Datamanager 2.0

Descriere tehnica

Fronius Datamanager 2.0 este un data logger cu conectivitate de retea utilizat pentru colectarea si transmiterea datelor dintr-un sistem fotovoltaic. Dispozitivul combina functionalitati de monitorizare, control si comunicatie intr-un singur modul instalat in invertor sau intr-o unitate externa Datamanager Box.

Prin intermediul conexiunilor LAN sau WLAN, modulul transmite datele instalatiei fotovoltaice catre platforma online Fronius Solar.web pentru monitorizarea in timp real si analiza datelor istorice.

Dispozitivul dispune de un server web integrat, care permite configurarea si monitorizarea sistemului direct dintr-un browser web conectat la reteaua locala.

Pentru integrarea in sisteme externe de management energetic sau automatizare, Fronius Datamanager 2.0 suporta urmatoarele protocoale de comunicatie:

• Modbus RTU SunSpec

• Modbus TCP SunSpec

• Fronius Solar API (JSON pentru valori curente)

Dispozitivul poate comunica cu alte componente Fronius prin reteaua Fronius Solar Net si permite conectarea mai multor invertoare intr-un sistem de monitorizare centralizat.

Capacitatea de stocare a datelor permite inregistrarea istoricului sistemului pentru o perioada de pana la 4096 zile, in functie de configurarea sistemului.

Utilizare recomandata

Fronius Datamanager 2.0 este utilizat pentru monitorizarea si comunicatia sistemelor fotovoltaice echipate cu invertoare Fronius.

Aplicatiile principale includ:

• conectarea invertoarelor la platforma de monitorizare Fronius Solar.web

• colectarea si transmiterea datelor de productie si consum energetic

• integrarea sistemului fotovoltaic in sisteme externe de management energetic

• monitorizarea si configurarea sistemului prin interfata web integrata

• conectarea mai multor invertoare intr-o retea de comunicatie Solar Net

Compatibilitate si integrare

Fronius Datamanager 2.0 este compatibil cu o gama larga de invertoare Fronius si componente DATCOM utilizate in sistemele fotovoltaice.

Dispozitivul poate functiona cu:

• pana la 100 invertoare Fronius intr-o retea Solar Net

• pana la 10 Fronius Sensor Card sau Fronius Sensor Box

• pana la 10 Fronius Public Display Card sau Public Display Box

• pana la 1 Fronius Interface Card sau Interface Box

• pana la 200 Fronius String Control

Pentru conectivitatea la internet si integrarea cu platforma de monitorizare sunt disponibile:

• conexiune Ethernet LAN (RJ45)

• conexiune WLAN 802.11 b/g/n

• comunicatie RS485 Modbus RTU pentru contoare de energie sau alte echipamente

Limitari si cazuri nerecomandate

Fronius Datamanager 2.0 trebuie utilizat exclusiv in cadrul sistemelor fotovoltaice Fronius si conform instructiunilor din documentatia tehnica.

Nu este recomandata utilizarea dispozitivului:

• in sisteme care utilizeaza simultan alte data loggere Fronius in acelasi inel Solar Net

• impreuna cu anumite componente DATCOM precum Fronius Datalogger Web sau Fronius Power Control Card

• fara o conexiune stabila la reteaua locala sau la internet pentru transmiterea datelor de monitorizare

Intr-un inel Fronius Solar Net poate exista un singur Fronius Datamanager 2.0, deoarece acesta functioneaza ca data logger principal al sistemului.

Ce include / ce nu include

Conform documentatiei producatorului, pachetul produsului include:

• 1 x modul Fronius Datamanager 2.0

• 1 x conector final Fronius Solar Net

• 1 x conector 16 pini

• 1 x eticheta adeziva FCC (3 parti)

In functie de tipul invertorului utilizat, pot fi incluse suplimentar:

• antena WLAN

• cablu antena RG58

• suport de montaj pentru antena

• banda adeziva dubla pentru fixare

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
