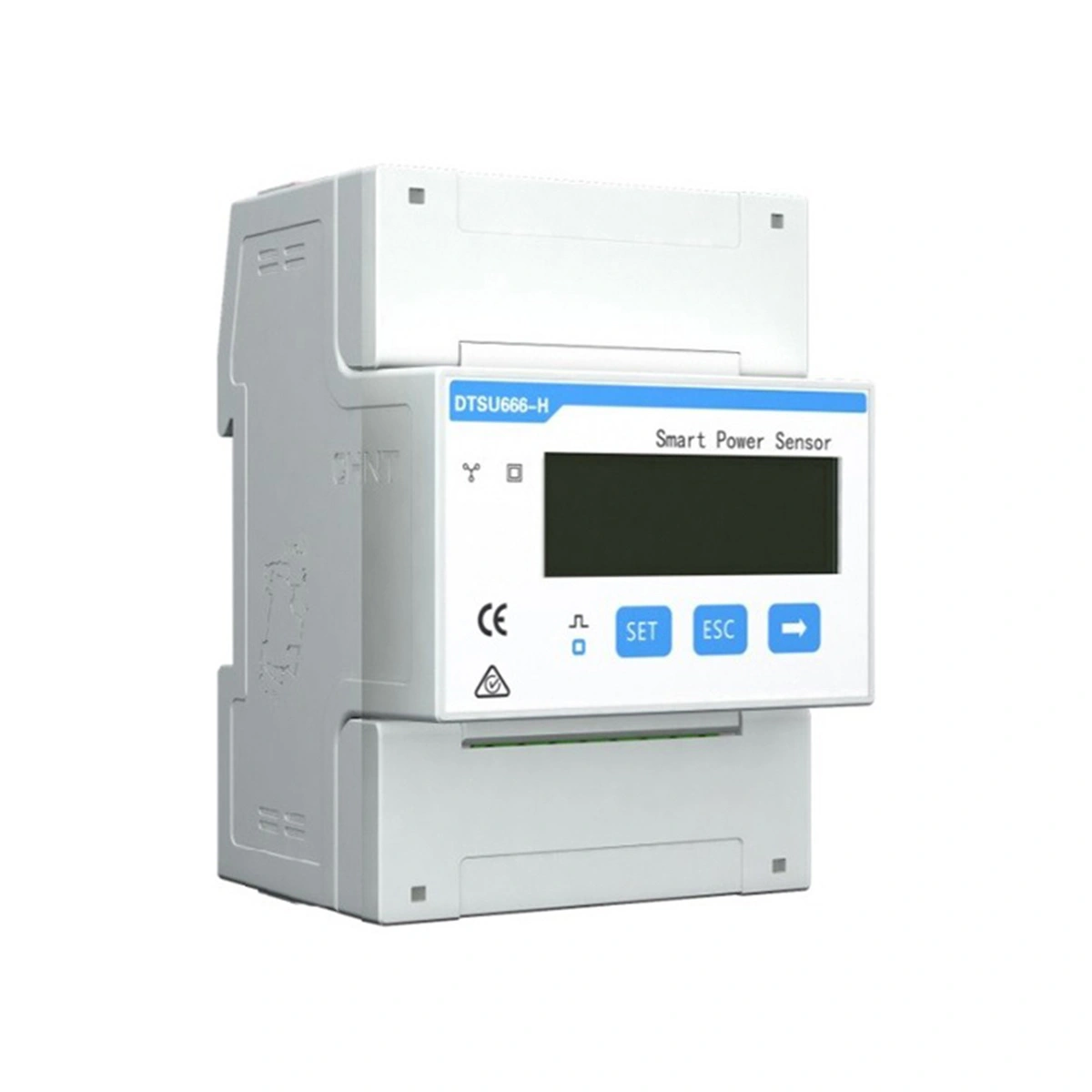

Contor inteligent trifazat Huawei DTSU666-H Smart Meter

Descriere tehnica

Huawei DTSU666-H este un contor inteligent trifazat (Smart Power Sensor) proiectat pentru monitorizarea energiei electrice in sisteme fotovoltaice si aplicatii de management energetic. Dispozitivul utilizeaza circuite integrate de masurare de inalta precizie si tehnologie de esantionare digitala pentru monitorizarea parametrilor electrici.

Contorul poate masura in timp real parametri precum:

• tensiune trifazata

• curent trifazat

• putere activa

• energie activa (import/export)

• frecventa retelei

• factor de putere

Valorile masurate sunt afisate pe ecranul LCD al dispozitivului si pot fi transmise catre alte echipamente prin interfata RS485 utilizand protocolul Modbus-RTU.

Dispozitivul este proiectat pentru montaj pe sina DIN standard (DIN35) in tablouri electrice si are dimensiuni aproximative de 72 × 100 × 65.5 mm.

Contorul suporta masurarea curentului prin transformatoare de curent (CT) si poate functiona in retele trifazate de tip:

• trifazat cu neutru (3 faze + N – 230/400 V)

• trifazat fara neutru (3 faze – 400 V)

Precizia de masurare a energiei este Clasa 1 conform specificatiilor tehnice.

Utilizare recomandata

Contorul Huawei DTSU666-H este utilizat pentru monitorizarea energiei electrice in sisteme fotovoltaice conectate la retea si pentru managementul fluxului de energie.

Aplicatiile principale includ:

• monitorizarea consumului si productiei de energie

• limitarea injectiei de energie in reteaua electrica

• controlul incarcarii si descarcarii bateriilor in sisteme cu stocare

• monitorizarea energiei in instalatii rezidentiale sau comerciale

In sistemele fotovoltaice, contorul transmite date catre invertor pentru a permite reglarea puterii injectate in retea si pentru optimizarea functionarii sistemului.

Compatibilitate si integrare

Huawei DTSU666-H este compatibil cu invertoarele fotovoltaice Huawei din seria SUN2000 si cu sistemele de management energetic Huawei.

Comunicatia se realizeaza prin interfata RS485 utilizand protocolul Modbus-RTU, ceea ce permite integrarea contorului cu:

• invertoare Huawei

• sisteme de monitorizare energetica

• echipamente SmartLogger Huawei

• sisteme de management energetic pentru cladiri

Contorul functioneaza ca dispozitiv de monitorizare a energiei la punctul de conectare dintre instalatia fotovoltaica si reteaua electrica.

Limitari si cazuri nerecomandate

Contorul DTSU666-H este destinat monitorizarii si controlului energiei in sistemele electrice si nu este utilizat pentru facturarea oficiala a energiei electrice. Masurarea pentru facturare este realizata exclusiv de contorul instalat de operatorul de distributie.

Instalarea si conectarea dispozitivului trebuie realizate numai de personal calificat, respectand normele electrice si instructiunile producatorului.

Utilizarea in conditii care depasesc limitele specificate sau modificarea echipamentului poate conduce la defectarea dispozitivului sau la riscuri electrice.

Ce include / ce nu include

Pachetul produsului include:

• Contor inteligent trifazat Huawei DTSU666-H

• 3 transformatoare de curent (CT) pentru masurarea curentului

• Documentatie tehnica / manual utilizare

Nu sunt incluse:

• cabluri de alimentare pentru instalatia electrica

• invertor fotovoltaic

• echipamente de monitorizare sau management energetic
