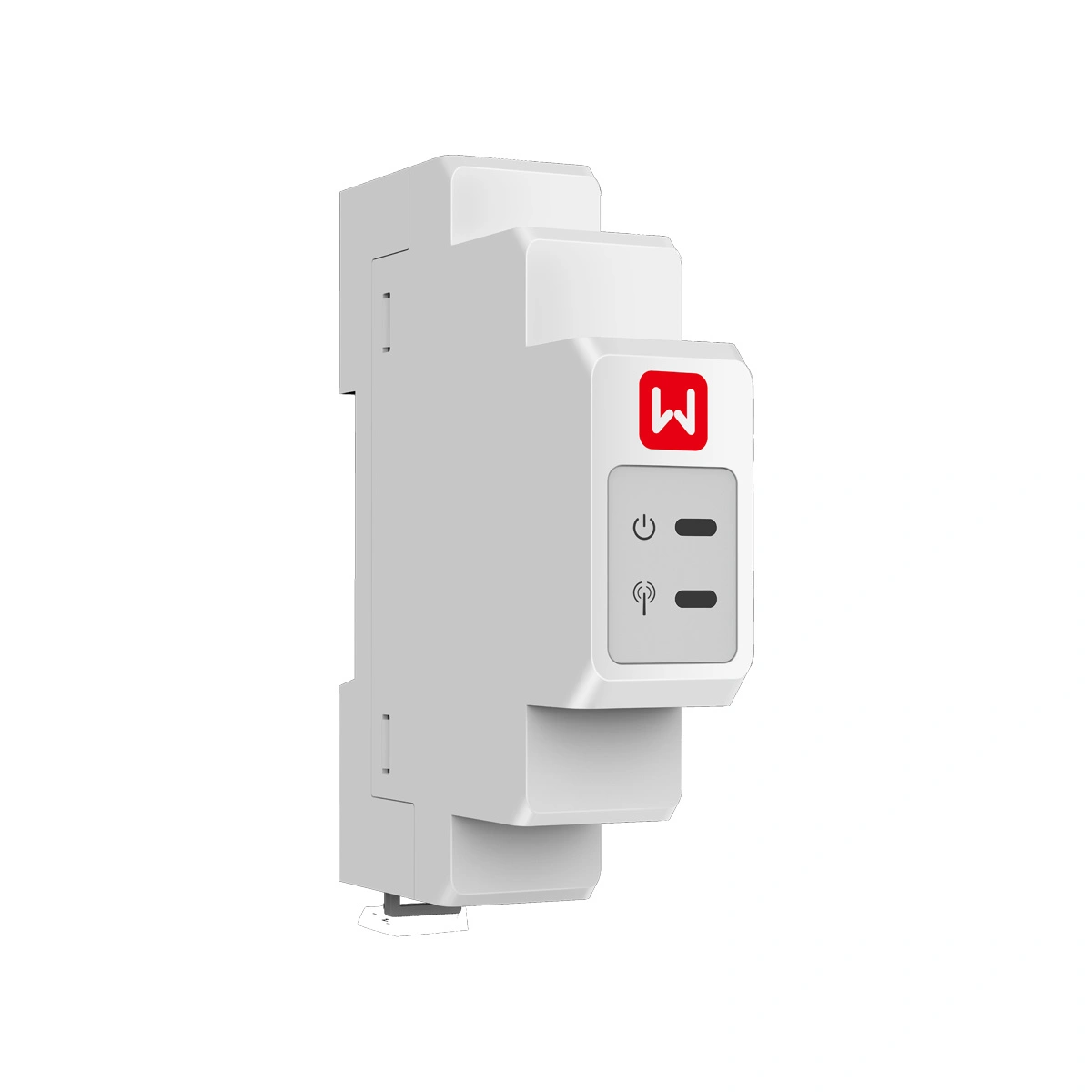

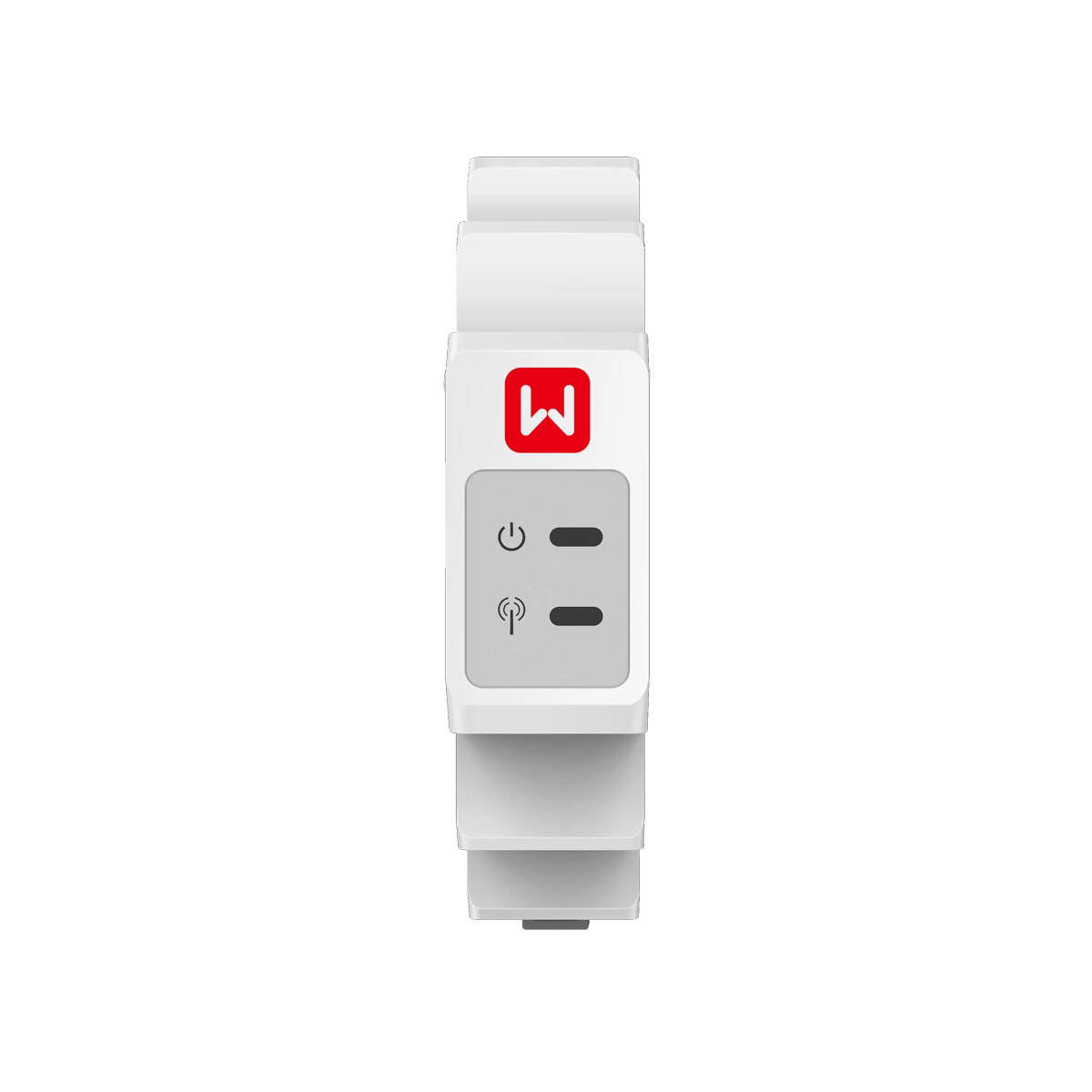

Contor inteligent monofazat Goodwe GMK110 Smart Meter

Descriere tehnica

GoodWe GMK110 este un contor inteligent de energie destinat instalatiilor fotovoltaice monofazate pentru monitorizarea fluxurilor de energie la punctul de conectare la retea. Dispozitivul masoara tensiunea, curentul si energia activa si transmite datele catre sistemul de monitorizare sau invertorul fotovoltaic.

Contorul functioneaza in retele electrice monofazate cu tensiune intre 85 si 288 Vac si frecventa de 50 Hz sau 60 Hz.

Masurarea curentului se realizeaza prin transformator de curent extern cu raport 120 A : 40 mA, fiind utilizat un singur transformator de curent pentru instalatiile monofazate.

Caracteristici tehnice principale:

• tip retea suportat: monofazat

• interval tensiune faza-nul: 85 – 288 Vac

• frecventa nominala retea: 50 / 60 Hz

• raport transformator de curent: 120 A : 40 mA

• numar transformatoare de curent: 1

• clasa precizie tensiune / curent: Clasa 1

• clasa precizie energie activa: Clasa 1

• clasa precizie energie reactiva: Clasa 2

• interfata comunicatie: RS485

• distanta maxima comunicatie: 1000 m

• montaj: sina DIN

• dimensiuni: 19 × 85 × 67 mm

• consum propriu: ≤5 W

• grad protectie: IP20

Utilizare recomandata

Contorul GMK110 este utilizat in instalatii fotovoltaice rezidentiale pentru:

• monitorizarea consumului de energie al locuintei

• monitorizarea energiei produse de sistemul fotovoltaic

• controlul injectiei de energie in reteaua electrica

• limitarea exportului de energie catre retea

• transmiterea datelor de energie catre invertor sau sistemul de monitorizare

Contorul este instalat in tabloul electric, la punctul de conectare dintre instalatia consumatorului si reteaua electrica.

Compatibilitate si integrare

GoodWe GMK110 este proiectat pentru integrarea in sistemele fotovoltaice GoodWe si comunica cu invertoarele prin interfata RS485.

Contorul transmite datele de energie catre invertor pentru:

• monitorizarea fluxurilor de energie

• limitarea exportului de energie in retea

• managementul energiei la nivelul instalatiei

Datele colectate pot fi utilizate si in platforma de monitorizare SEMS pentru analiza consumului si productiei de energie.

Limitari si cazuri nerecomandate

Valorile de productie si consum masurate de contor sunt utilizate exclusiv pentru monitorizare si control energetic si nu pot fi folosite pentru calculul oficial al energiei electrice facturate.

Contorul nu este proiectat pentru utilizare in exterior fara protectie suplimentara si trebuie instalat in interior sau in interiorul unui tablou electric cu protectie adecvata.

Ce include / ce nu include

Pachetul produsului include:

• contor inteligent GoodWe GMK110

• ghid rapid de instalare

Transformatorul de curent utilizat pentru masurare este specificat cu raport 120A : 40mA si este utilizat pentru detectarea curentului in instalatie.

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
