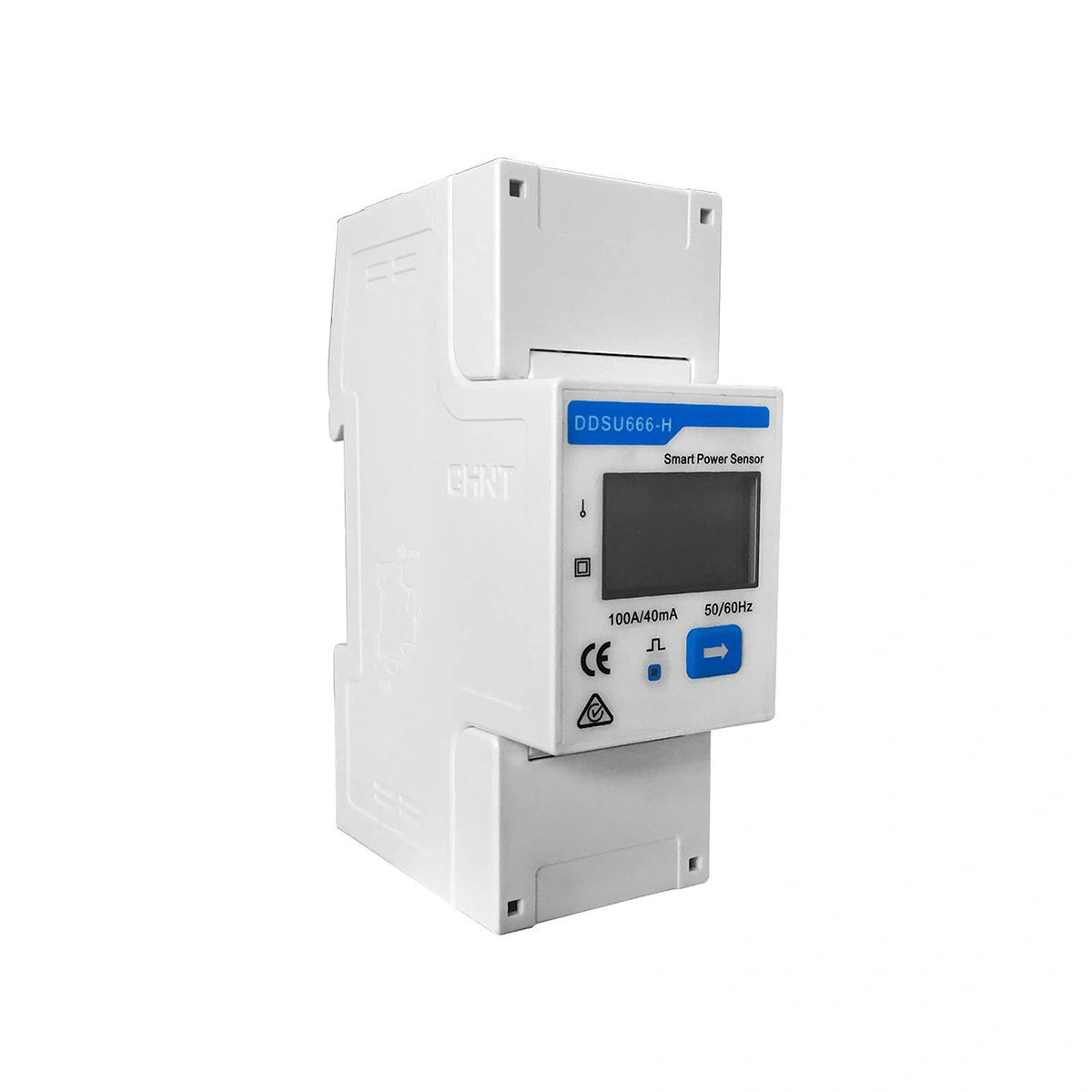

Contor inteligent monofazat Huawei DDSU666-H Smart Meter

Descriere tehnica

Huawei DDSU666-H este un senzor inteligent de energie (Smart Power Sensor) proiectat pentru sisteme fotovoltaice distribuite, care combina functii de masurare electrica si comunicatie pentru monitorizarea consumului si a productiei de energie.

Dispozitivul masoara parametri electrici precum tensiune, curent, putere activa, frecventa, factor de putere si energie activa in circuitul electric si transmite datele catre echipamentele externe prin interfata RS485 utilizand protocolul Modbus-RTU.

Contorul utilizeaza montaj pe sina DIN standard (DIN35) si are un design modular compact care permite instalarea rapida in tablouri electrice.

Intervalul de tensiune masurat pentru faza este 176–288 V AC, iar curentul maxim masurat este de pana la 100 A. Precizia de masurare este ±0.5% pentru tensiune si curent si ±1% pentru putere si energie.

Dispozitivul include afisaj LCD care permite verificarea parametrilor electrici si a energiei masurate direct pe echipament.

Utilizare recomandata

Contorul DDSU666-H este utilizat in sisteme fotovoltaice conectate la retea pentru monitorizarea energiei electrice la punctul de conectare al instalatiei.

Dispozitivul poate transmite date in timp real catre invertor sau catre un sistem de management energetic pentru:

• monitorizarea consumului si productiei de energie

• controlul fluxului de energie la punctul de conectare la retea

• limitarea injectiei de energie in retea (export control)

• integrarea in sisteme fotovoltaice rezidentiale cu stocare de energie

Contorul este utilizat frecvent impreuna cu invertoare Huawei pentru gestionarea fluxurilor de energie si optimizarea functionarii sistemului fotovoltaic.

Compatibilitate si integrare

Huawei DDSU666-H este compatibil cu invertoarele fotovoltaice Huawei din seria SUN2000 utilizate in sisteme rezidentiale si comerciale.

Integrarea se realizeaza prin interfata RS485 utilizand protocolul Modbus-RTU, care permite transmiterea datelor de masurare catre invertor sau catre sistemele de monitorizare.

Contorul poate fi utilizat in configuratii precum:

• sisteme fotovoltaice rezidentiale conectate la retea

• sisteme fotovoltaice cu baterii si management energetic

• sisteme de monitorizare a consumului electric

Dispozitivul functioneaza ca element de masurare si control al energiei la punctul de conectare dintre instalatia fotovoltaica si reteaua electrica.

Limitari si cazuri nerecomandate

Contorul DDSU666-H este utilizat pentru monitorizare si management energetic si nu este destinat utilizarii ca echipament oficial de facturare a energiei electrice. Masurarea energiei pentru facturare este realizata exclusiv de contorul instalat de operatorul de retea.

Instalarea trebuie efectuata numai de personal calificat si in conformitate cu normele electrice locale. Utilizarea incorecta sau instalarea necorespunzatoare poate conduce la defectarea echipamentului sau la riscuri electrice.

Dispozitivul nu trebuie utilizat in medii cu substante inflamabile, corozive sau in conditii de functionare care depasesc limitele specificate de producator.

Ce include / ce nu include

Conform fisei tehnice a produsului, accesoriile furnizate cu contorul includ:

Pachetul produsului include:

• Contor inteligent Huawei DDSU666-H

• Transformator de curent (CT) 100 A / 40 mA cu cablu de aproximativ 5 m

• Cablu RS485 pentru comunicatie (aprox. 10 m)

Nu sunt incluse:

• Invertoare fotovoltaice

• Cablu de alimentare pentru instalatia electrica

• Tablou electric sau alte componente ale sistemului

Suport Green Costal

Serviciile de consultanta tehnica, configurare, integrare si punere in functiune pentru sistemele fotovoltaice pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
