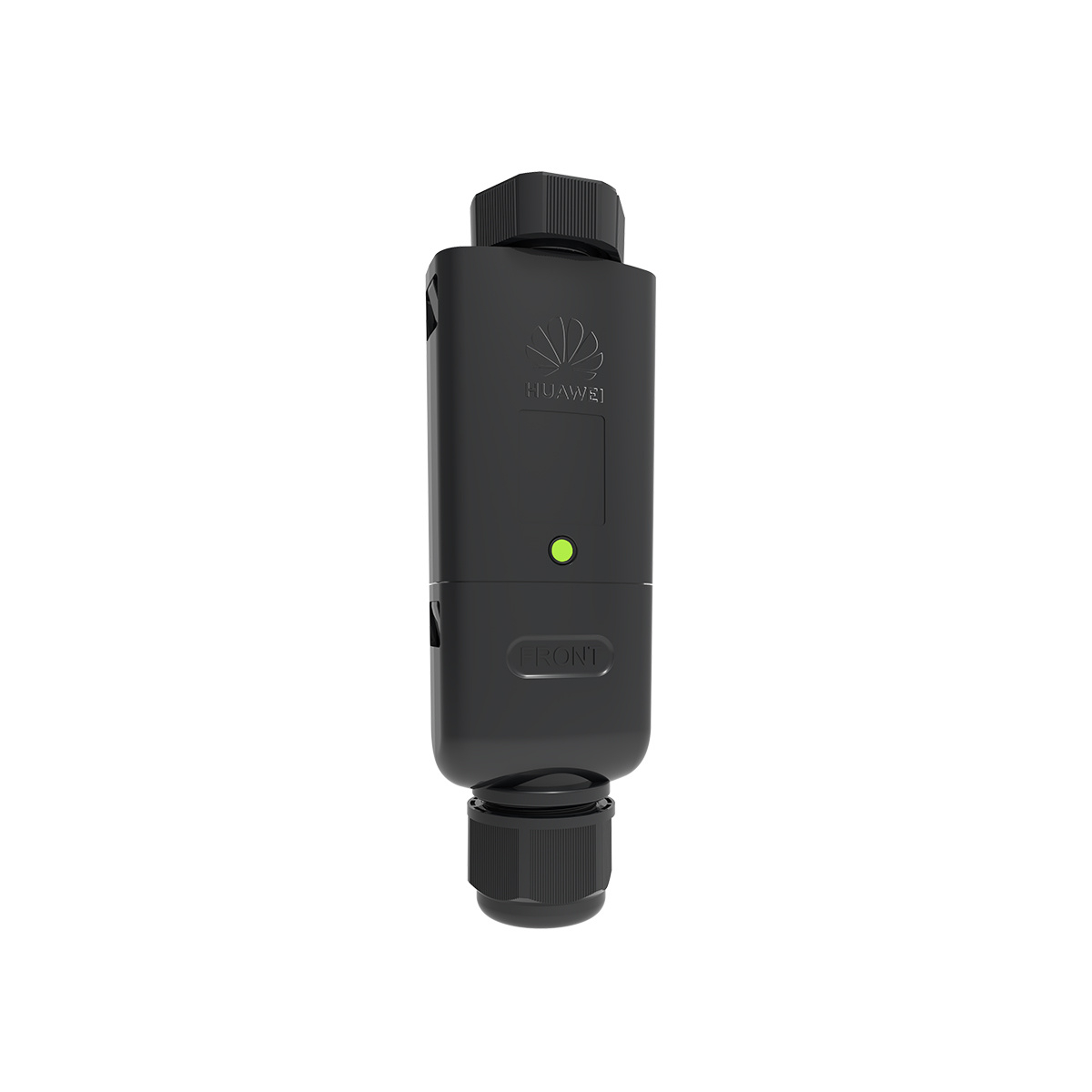

Modul de comunicatie Huawei Smart Dongle A-05 (AP+STA)

Descriere tehnica

Huawei Smart Dongle A-05 este un modul de comunicatie utilizat pentru conectarea invertoarelor Huawei la platforme de monitorizare si management energetic. Modulul se conecteaza direct la portul USB al invertorului si permite comunicatia intre invertor si sistemele de monitorizare prin WLAN sau Fast Ethernet.

Dispozitivul functioneaza in mod AP + STA, ceea ce permite utilizarea simultana a modului punct de acces pentru configurare si a modului client pentru conectarea la reteaua wireless. Comunicatia wireless utilizeaza standardele IEEE 802.11b/g/n in banda de frecventa 2.412-2.484 GHz.

Modulul include interfata Ethernet 10/100 Mbps pentru conectarea la reteaua locala prin cablu si permite integrarea cu sisteme de monitorizare externe sau platforme de management energetic compatibile.

Dispozitivul permite conectarea in cascada a mai multor invertoare prin comunicatie RS485, iar intr-o configuratie standard pot fi conectate pana la 10 dispozitive in acelasi sistem.

Instalarea se realizeaza prin conectare directa la portul USB al invertorului, fiind un dispozitiv plug-and-play. Modulul are indicator LED pentru afisarea starii de functionare si a comunicatiei.

Dimensiunile dispozitivului sunt aproximativ 146 × 48 × 33 mm, iar greutatea este aproximativ 90 g. Gradul de protectie al carcasei este IP65.

Utilizare recomandata

Smart Dongle A-05 este utilizat pentru conectarea invertoarelor Huawei la platformele de monitorizare si management energetic.

Aplicatiile principale includ:

• transmiterea datelor de functionare ale invertorului catre platforma de monitorizare

• configurarea si diagnosticarea invertorului prin aplicatia FusionSolar

• integrarea sistemului fotovoltaic in platforme de monitorizare externe

• conectarea mai multor invertoare intr-o retea de comunicatie

Dispozitivul permite monitorizarea sistemului fotovoltaic in timp real si transmiterea datelor catre platformele de management energetic.

Compatibilitate si integrare

Huawei Smart Dongle A-05 este compatibil cu mai multe modele de invertoare Huawei din seria SUN2000 si SUN5000.

Modele compatibile includ:

• SUN2000-2-6KTL-L1

• SUN2000-8-10K-LC0

• SUN2000-3-10KTL-M1

• SUN2000-12-25KTL-M5

• SUN2000-12-25K-MB0

• SUN2000-5-12K-MAP0

• SUN5000-8-12K-MAP0

• SUN5000-17-25K-MB0

Integrarea se realizeaza prin portul USB al invertorului si prin comunicatie RS485 intre mai multe invertoare din sistem.

Limitari si cazuri nerecomandate

Intr-un sistem de comunicatie in cascada poate fi utilizat un singur Smart Dongle sau un SmartLogger pentru gestionarea comunicatiei sistemului.

Functionarea modulului depinde de compatibilitatea invertorului si de configuratia retelei de comunicatie.

Instalarea si configurarea dispozitivului trebuie realizate conform instructiunilor producatorului si de personal calificat.

Ce include / ce nu include

Pachetul produsului include:

• modul de comunicatie Huawei Smart Dongle A-05

• documentatie produs / ghid instalare

Nu sunt incluse:

• cablu Ethernet

• invertor fotovoltaic

• router sau echipamente de retea
