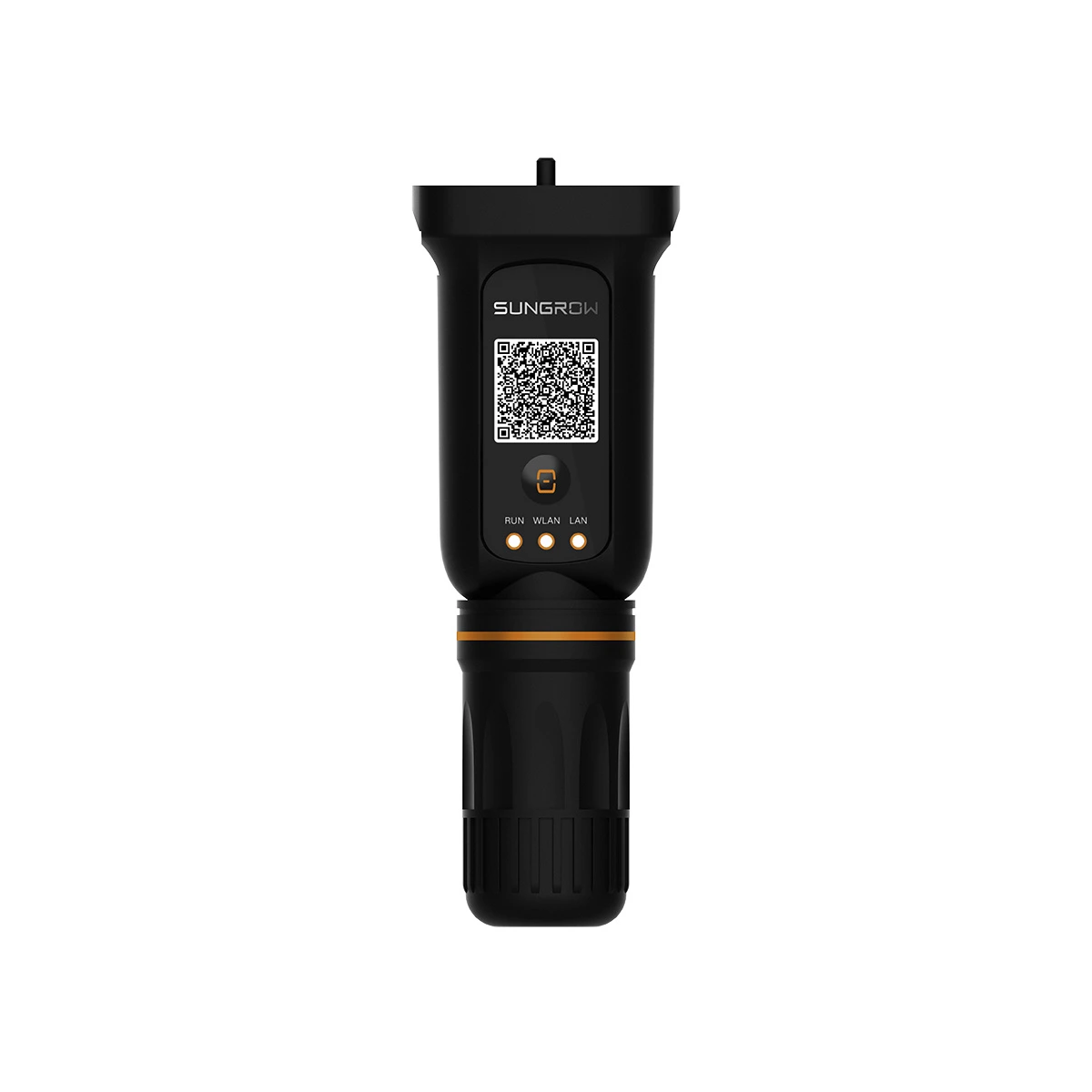

Modul de comunicatie Sungrow WiNet-S2 Dongle

Descriere tehnica

Sungrow WiNet-S2 este un modul de comunicatie destinat conectarii invertoarelor fotovoltaice la platforma de monitorizare iSolarCloud prin retea locala sau wireless. Modulul permite transmiterea datelor de functionare ale invertorului catre sistemele de monitorizare si configurarea parametrilor dispozitivului.

Dispozitivul suporta comunicatie WLAN in banda de 2.4 GHz conform standardelor 802.11 b/g/n si comunicatie Ethernet 10/100 Mbps cu distanta de transmisie de pana la 100 m prin cablu.

WiNet-S2 permite configurarea parametrilor si actualizarea firmware-ului local sau de la distanta prin intermediul platformei iSolarCloud sau prin interfata web integrata.

Modulul functioneaza cu alimentare de 5 VDC si are un consum tipic de aproximativ 1.3 W. Dispozitivul include indicatori LED pentru starea de functionare si comunicatie.

Carcasa are grad de protectie IP66, fiind protejata impotriva prafului si a jeturilor de apa. Dimensiunile aproximative ale modulului sunt 48 × 132 × 36 mm.

Utilizare recomandata

WiNet-S2 este utilizat pentru conectarea invertoarelor Sungrow la reteaua locala sau la internet pentru monitorizarea sistemelor fotovoltaice prin platforma iSolarCloud.

Modulul permite transmiterea datelor de productie si functionare ale sistemului fotovoltaic si configurarea parametrilor invertorului prin aplicatia iSolarCloud sau interfata web.

Dispozitivul este utilizat in sisteme fotovoltaice rezidentiale sau comerciale unde este necesara comunicatia intre invertor si platforma de monitorizare.

Compatibilitate si integrare

WiNet-S2 este compatibil cu mai multe modele de invertoare Sungrow utilizate in sisteme fotovoltaice rezidentiale si comerciale.

Modulul poate fi utilizat cu serii de invertoare precum:

• SGxxRS

• SGxxRT

• SHxxRS

• SHxxRT

• SGxxCX

• SGxxCX-P2

Dispozitivul permite integrarea cu platforma de monitorizare iSolarCloud pentru transmiterea datelor de operare ale sistemului fotovoltaic.

In configuratii care includ contor de energie, modulul poate functiona impreuna cu contoare precum:

• DTSU666

• DTSU666-20

• DTSD1352-C (6A)

Compatibilitatea exacta depinde de modelul invertorului si configuratia sistemului.

Limitari si cazuri nerecomandate

Modulul trebuie instalat conform instructiunilor producatorului si utilizat doar cu invertoare compatibile.

Dispozitivul nu trebuie instalat in medii cu substante inflamabile, explozive sau corozive.

Deschiderea carcasei sau modificarea echipamentului nu este permisa si poate conduce la pierderea garantiei si la riscuri de siguranta.

Ce include / ce nu include

Pachetul produsului include:

• Modul de comunicatie Sungrow WiNet-S2

• Capac de protectie pentru conector

• Documentatie produs (ghid instalare)

Nu sunt incluse:

• Cablu Ethernet

• Router sau echipamente de retea

• Invertoare sau alte echipamente ale sistemului fotovoltaic

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
