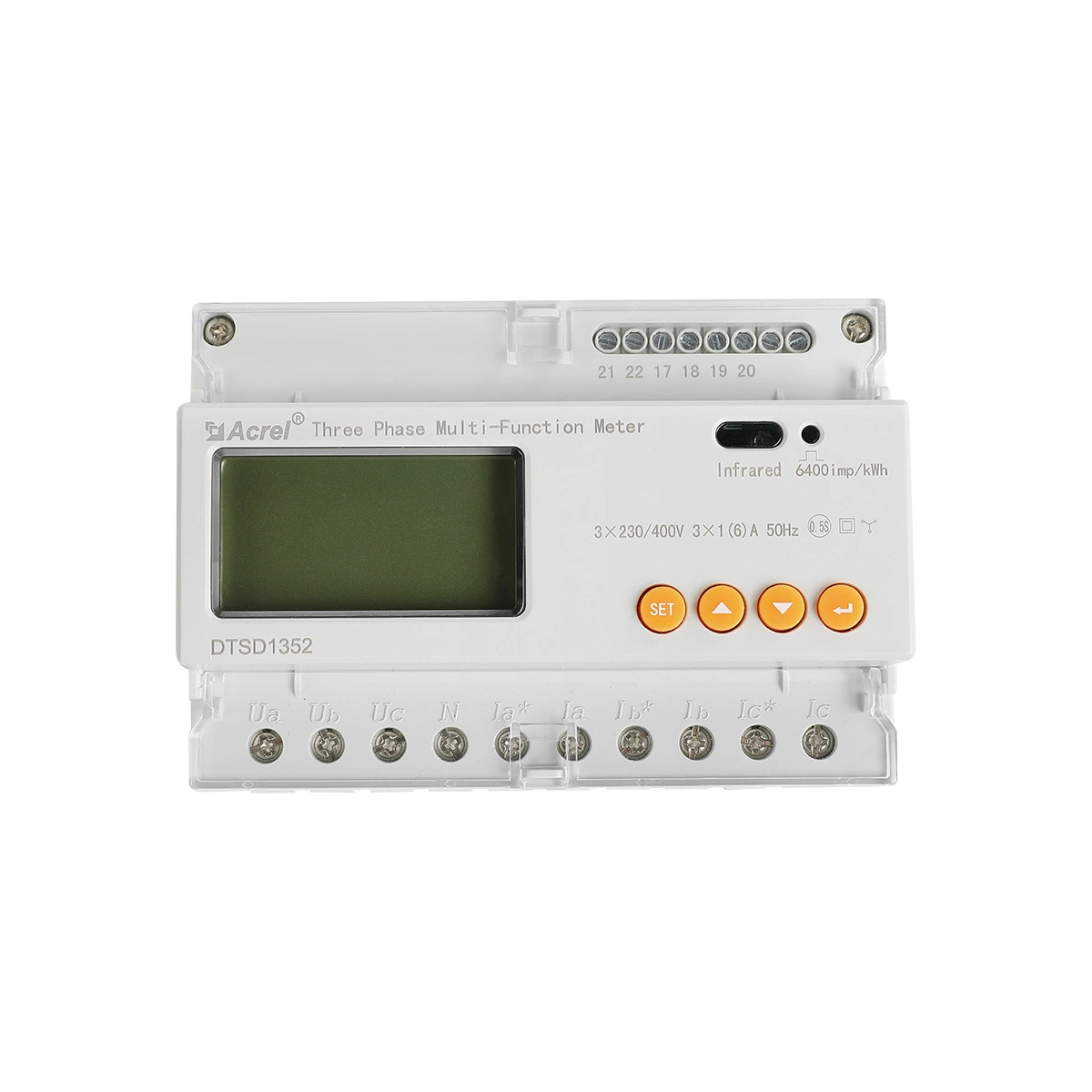

Contor inteligent trifazat Sungrow DTSD1352-C 6A

Descriere tehnica

Sungrow DTSD1352-C/1 (6A) este un contor inteligent trifazat pentru monitorizarea energiei electrice in punctul de conectare la retea. Dispozitivul masoara energia activa si reactiva si afiseaza valorile pe ecran LCD integrat.

Tensiunea nominala de operare este 230 Vac faza-nul si 400 Vac faza-faza, iar intervalul de masurare a tensiunii este 57.7/100 Vac pana la 268/464 Vac.

Masurarea curentului se realizeaza prin transformatoare de curent externe, iar curentul nominal de intrare este 3 × 1(6) A. Frecventa retelei este 50/60 Hz.

Dispozitivul are consum propriu sub 2 W (10 VA) si comunicatie prin interfata RS485 pentru transmiterea datelor catre echipamente compatibile din sistemul electric.

Gradul de protectie este IP20. Intervalul de temperatura de functionare este -25 °C pana la +55 °C, iar umiditatea relativa admisa este pana la 95% fara condens.

Dimensiunile dispozitivului sunt aproximativ 126 × 91 × 74 mm, iar greutatea este aproximativ 0.35 kg. Instalarea se realizeaza pe sina DIN de 35 mm.

Utilizare recomandata

Contorul este utilizat pentru monitorizarea energiei electrice in instalatii trifazate conectate la retea. In configuratiile prezentate in ghidul de instalare, contorul este instalat in punctul de conectare dintre invertor, sarcini si reteaua electrica pentru masurarea fluxului de energie.

Datele de masurare pot fi transmise prin RS485 catre invertor sau catre alte sisteme de monitorizare din instalatia electrica.

Compatibilitate si integrare

Integrarea contorului in sistem se realizeaza prin comunicatie RS485. Terminalele de comunicatie sunt dedicate conectarii contorului la echipamente externe pentru transmiterea datelor energetice.

Masurarea curentului necesita utilizarea transformatoarelor de curent externe, care se conecteaza la bornele contorului conform schemelor de instalare.

Contorul poate fi utilizat in instalatii trifazate conectate la retea, inclusiv sisteme fotovoltaice in care este necesara monitorizarea energiei la punctul de conectare.

Limitari si cazuri nerecomandate

Contorul nu este destinat utilizarii in exterior sau in medii cu expunere directa la umiditate sau lichide.

Dispozitivul nu poate masura curentul direct si necesita transformatoare de curent externe pentru functionare.

Utilizarea dispozitivului in afara intervalelor de tensiune sau temperatura specificate nu este recomandata.

Contorul este proiectat pentru instalare in tablou electric si montaj pe sina DIN de 35 mm.

Ce include / ce nu include

Pachetul produsului include:

• Contor inteligent trifazat Sungrow DTSD1352-C/1 (6A)

• Ghid rapid de instalare

Nu sunt incluse:

• Transformatoare de curent (CT)

• Cabluri electrice de alimentare

• Cablu de comunicatie RS485

• Invertorul sau alte echipamente ale sistemului fotovoltaic

• Sigurante sau intrerupatoare din instalatia electrica

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
