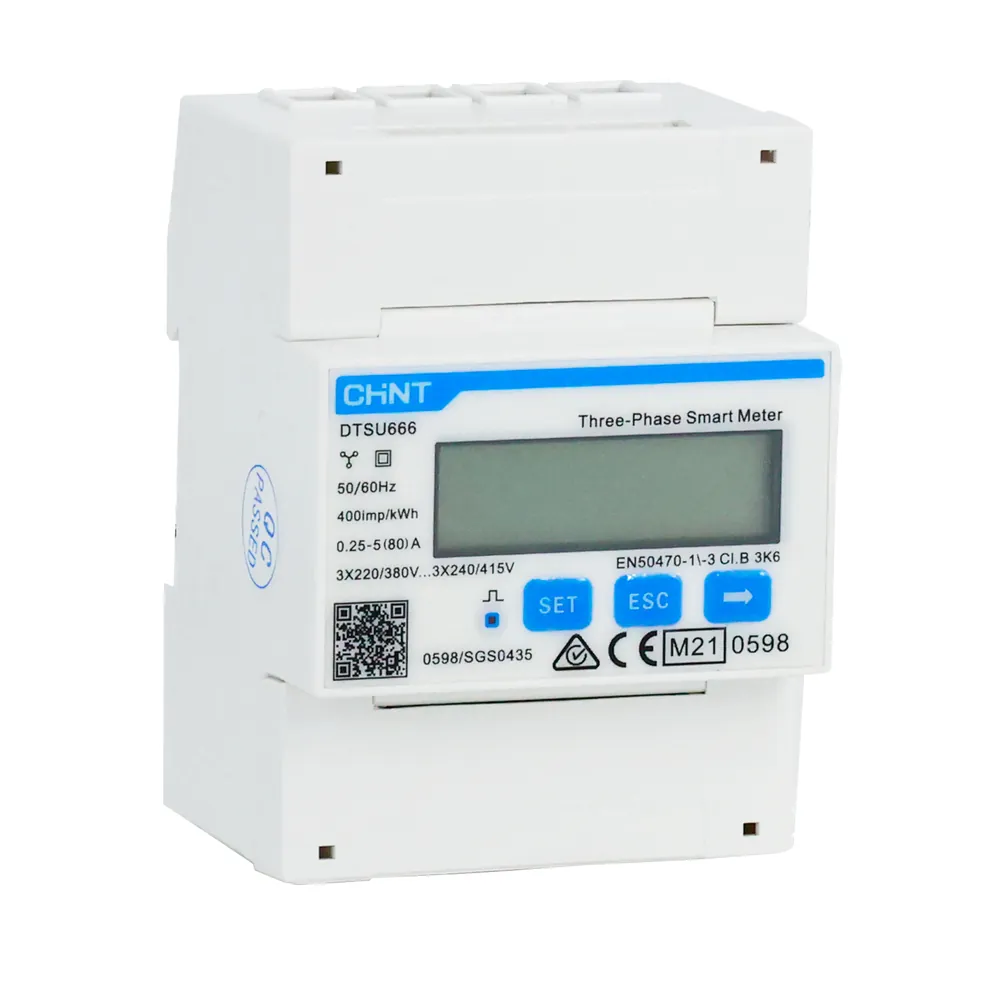

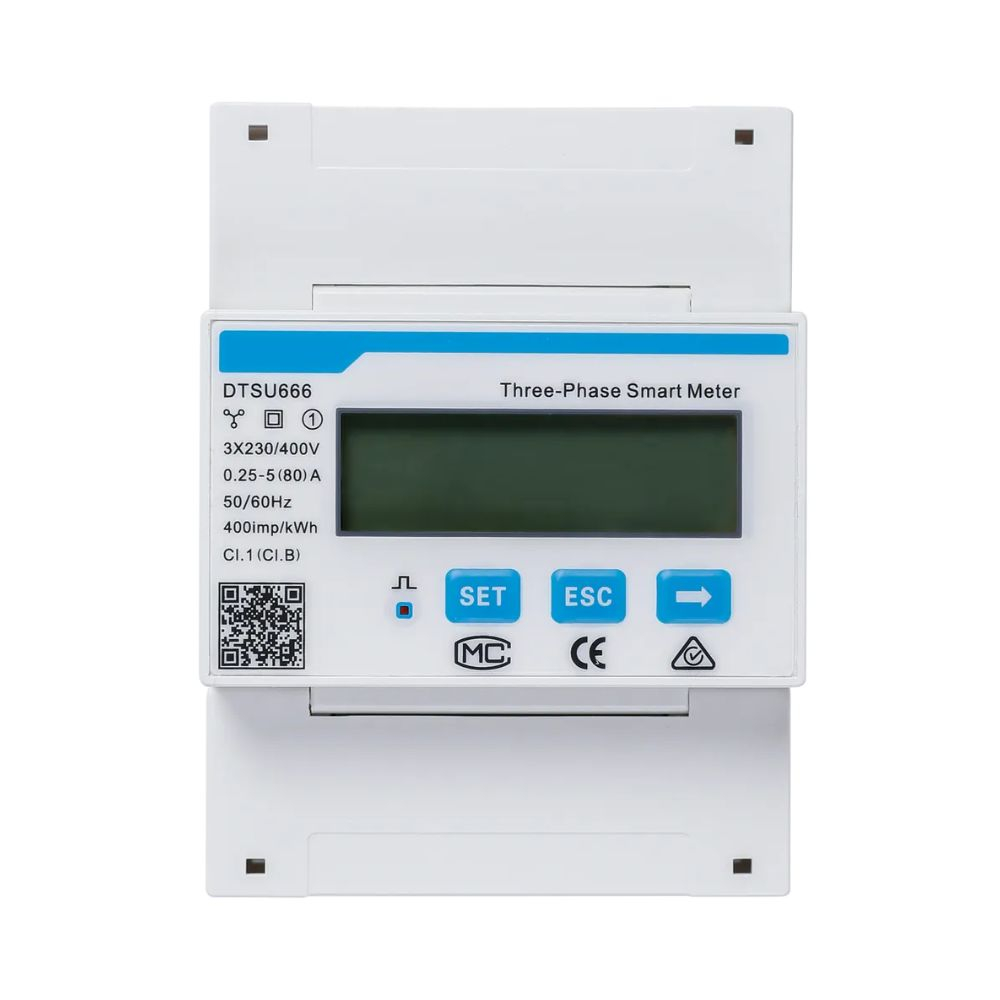

Contor inteligent trifazat Sungrow DTSU666

Descriere tehnica

Sungrow DTSU666 este un contor inteligent trifazat pentru masurarea parametrilor energetici si transmiterea datelor prin interfata RS485. Are precizie de masurare clasa 1, consum propriu sub 1.5 W (6 VA) si curent maxim de operare 80 A. Frecventa de lucru este 50/60 Hz.

Contorul suporta configuratii echivalente, in terminologia utilizata in Romania, cu monofazat faza + nul, trifazat fara nul si trifazat cu nul. Tensiunile nominale listate sunt 3 x 57.7/100 V, 3 x 100 V, 3 x 380 V, 3 x 220/380 V si 3 x 230/400 V, iar intervalul de masurare a tensiunii este 0.8Un - 1.15Un.

Carcasa are grad de protectie IP20, dispozitivul functioneaza la temperaturi intre -30 C si +60 C, cu umiditate relativa de pana la 75%. Dimensiunile sunt 72 x 65 x 100 mm, greutatea este 0.4 kg, iar montajul se realizeaza pe sina DIN de 35 mm.

Utilizare recomandata

Produsul este utilizat pentru monitorizarea energiei electrice in instalatii conectate la retea, acolo unde este necesara transmiterea datelor de masurare catre echipamente compatibile prin RS485. Poate fi integrat in sisteme in care contorul este montat intre reteaua electrica, invertor si consumatori, conform schemelor de cablare disponibile.

Este adecvat pentru aplicatii cu retele monofazate faza + nul si trifazate, in functie de schema electrica a instalatiei.

Compatibilitate si integrare

Integrarea se face prin comunicatie RS485. Contorul este prevazut pentru conectare in sisteme in care exista invertor, retea electrica si sarcini de consum, iar ghidul de instalare include schema de legatura a magistralei RS485 intre contor si echipamentul din sistem.

Poate fi utilizat in instalatii monofazate faza + nul, trifazate fara nul si trifazate cu nul, in limitele tensiunilor nominale specificate. Pentru integrare este necesara respectarea schemei de conectare aferente tipului de retea si bornelor de comunicatie.

Limitari si cazuri nerecomandate

Produsul nu este destinat utilizarii in exterior sau in aplicatii care necesita un grad de protectie mai mare decat IP20.

Nu este adecvat pentru instalatii in care curentul de operare depaseste 80 A.

Nu trebuie utilizat in afara configuratiilor electrice pentru care sunt prevazute schemele de conectare si tensiunile nominale specificate.

Nu este un echipament pentru montaj liber; instalarea este prevazuta pe sina DIN de 35 mm, in tablou sau incinta compatibila.

Ce include / ce nu include

Pachetul produsului include:

• Contor inteligent Sungrow DTSU666

• Cablu de comunicatie RS485

Nu sunt incluse:

• Cablurile de alimentare pentru conexiunile electrice

• Sigurantele sau intrerupatoarele din instalatia electrica

• Contorul de retea al operatorului de distributie

• Invertorul sau alte echipamente din sistemul fotovoltaic

• Elemente de protectie sau comanda din tabloul electric
