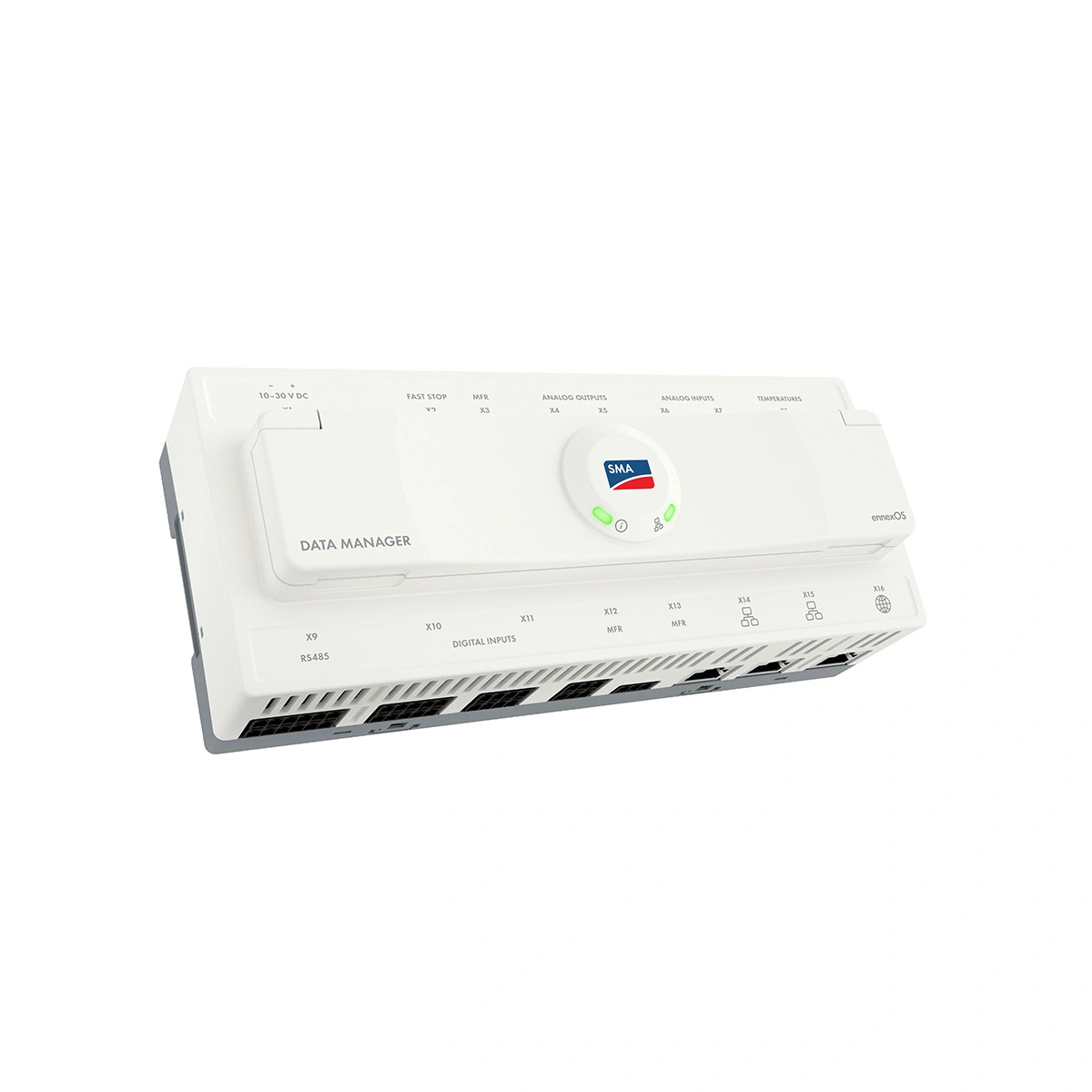

Centru de comunicatie SMA Data Manager M EDMM-20

Descriere tehnica

SMA Data Manager M EDMM-20 este un data logger si controller de sistem utilizat pentru monitorizarea si controlul sistemelor energetice descentralizate. Dispozitivul functioneaza ca System Manager si gateway de comunicatie intre echipamentele din sistem si platformele de monitorizare SMA.

Prin intermediul acestui dispozitiv, componentele unui sistem energetic — precum invertoare fotovoltaice, invertoare pentru baterii, contoare de energie, senzori sau sisteme I/O — sunt integrate intr-o infrastructura comuna SMA.

Dispozitivul permite monitorizarea performantei sistemului si controlul puterii active si reactive la punctul de conectare la retea. Sistemul poate fi gestionat local sau prin platforma online Sunny Portal powered by ennexOS.

SMA Data Manager M suporta comunicatia cu pana la 50 de dispozitive din sistem, inclusiv invertoare fotovoltaice, invertoare pentru baterii, contoare de energie si echipamente de comunicatie.

Capacitatea maxima a sistemului controlat este:

• 2.5 MVA in mod closed-loop control

• 7.5 MVA in mod open-loop control sau monitorizare

Conectivitatea dispozitivului include:

• 3 porturi Ethernet RJ45 pentru comunicatie in retea

• 2 interfete RS485 pentru conectarea echipamentelor Modbus

• punct de acces Wi-Fi pentru configurare si acces la interfata web

Unitatea include si multiple intrari si iesiri pentru integrarea cu echipamente externe:

• intrari digitale

• intrari analogice

• iesiri analogice

• relee multifunctionale

• intrari pentru senzori de temperatura

Dispozitivul este destinat instalarii in interior si se monteaza pe sina DIN in tabloul electric.

Utilizare recomandata

SMA Data Manager M EDMM-20 este utilizat pentru monitorizarea si controlul sistemelor fotovoltaice comerciale si industriale.

Aplicatii tipice:

• monitorizarea centralizata a sistemelor fotovoltaice

• controlul puterii active si reactive la punctul de conectare la retea

• integrarea bateriilor si a altor sisteme energetice in managementul energetic

• colectarea si transmiterea datelor de functionare catre platforma de monitorizare

Dispozitivul este utilizat pentru gestionarea sistemelor energetice cu putere de pana la 7.5 MVA.

Compatibilitate si integrare

SMA Data Manager M EDMM-20 este proiectat pentru integrarea componentelor unui sistem energetic intr-o infrastructura SMA.

Dispozitivul poate comunica cu:

• invertoare fotovoltaice SMA

• invertoare pentru baterii SMA

• contoare de energie

• sisteme I/O si senzori

• invertoare terte parti prin Modbus TCP SunSpec

Dispozitivul poate integra pana la 50 de echipamente intr-un sistem energetic.

Comunicatia cu platformele externe si sistemele SCADA se poate realiza prin:

• SMA Speedwire

• Modbus TCP

• Modbus RTU

• SunSpec Modbus

Monitorizarea si configurarea sistemului se realizeaza prin platforma Sunny Portal powered by ennexOS sau prin interfata web locala a dispozitivului.

Limitari si cazuri nerecomandate

Dispozitivul este destinat exclusiv utilizarii in sisteme energetice si sisteme fotovoltaice conform specificatiilor producatorului.

Nu este destinat utilizarii in:

• echipamente medicale sau sisteme de mentinere a vietii

• aeronave sau infrastructuri aeroportuare critice

• sisteme feroviare sau infrastructuri feroviare critice

Produsul este proiectat pentru instalare in interior si trebuie utilizat doar in limitele tehnice specificate de producator.

Ce include / ce nu include

Pachetul produsului include:

• 1 x SMA Data Manager M EDMM-20

• 1 x ghid rapid de instalare

Nu sunt incluse:

• sursa de alimentare externa DC

• cabluri Ethernet sau cabluri RS485

• senzori sau echipamente externe pentru intrari analogice si digitale

Acestea trebuie selectate si instalate in functie de configuratia sistemului energetic.

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
