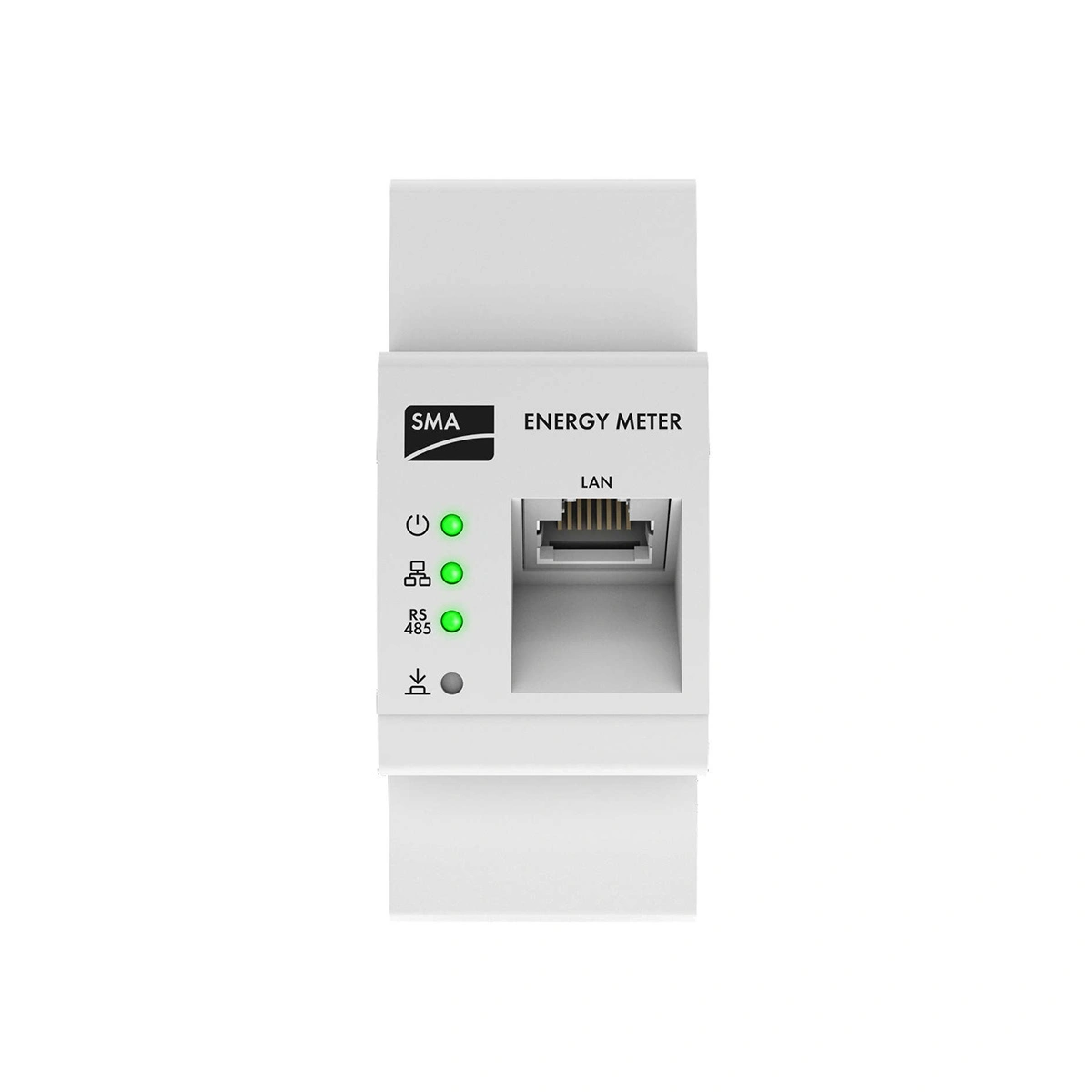

Contor inteligent trifazat SMA Energy Meter CT EM-3CT63A-21

Descriere tehnica

SMA Energy Meter CT este un dispozitiv de masurare utilizat pentru determinarea valorilor electrice la punctul de conectare al unei instalatii electrice. Dispozitivul transmite datele masurate prin Ethernet in reteaua locala catre sistemele SMA pentru monitorizare si management energetic.

Modelul EM-3CT63A-21 este destinat masurarii curentului in instalatii trifazate utilizand transformatoare de curent pentru fiecare faza. Valorile masurate includ energia consumata din retea, energia injectata in retea si productia sistemului fotovoltaic.

Dispozitivul transmite datele energetice catre sistemele SMA pentru analiza fluxurilor de energie si optimizarea autoconsumului.

Caracteristici tehnice principale:

• tensiune alimentare: 85 – 250 VAC

• frecventa retea: 50 / 60 Hz (±5 %)

• curent maxim monitorizat: 63 A

• comunicatie: Ethernet (10/100 Mbit)

• montaj: sina DIN in tabloul electric

• grad de protectie: IP20

• categorie supratensiune: CAT III

• temperatura operare: −25 °C pana la +55 °C

Dispozitivul este proiectat pentru montaj in tablouri electrice si pentru utilizare in sisteme fotovoltaice conectate la retea.

Utilizare recomandata

SMA Energy Meter CT EM-3CT63A-21 este utilizat pentru monitorizarea fluxurilor de energie intr-un sistem fotovoltaic si pentru transmiterea datelor catre echipamentele SMA pentru management energetic.

Aplicatii tipice:

• monitorizarea energiei consumate din reteaua electrica

• monitorizarea energiei injectate in reteaua publica

• masurarea productiei totale a unui sistem fotovoltaic

• analiza fluxurilor de energie intr-un sistem fotovoltaic

Valorile masurate sunt utilizate pentru managementul energetic si optimizarea autoconsumului in sistemele fotovoltaice SMA.

Compatibilitate si integrare

SMA Energy Meter CT transmite datele de masurare prin Ethernet in reteaua locala, permitand integrarea cu echipamentele SMA pentru monitorizare si management energetic.

Dispozitivul este utilizat in sisteme SMA precum:

• Sunny Home Manager

• SMA System Manager

• platforma de management energetic SMA ennexOS

Contorul poate transmite valorile masurate catre mai multe dispozitive SMA conectate in aceeasi retea locala.

Limitari si cazuri nerecomandate

SMA Energy Meter CT trebuie utilizat exclusiv pentru monitorizarea parametrilor electrici in sisteme fotovoltaice si nu este destinat pentru utilizari comerciale de facturare a energiei.

Nu este recomandata utilizarea dispozitivului:

• pentru facturarea energiei electrice (nu este contor certificat MID)

• in sisteme medicale sau echipamente de mentinere a vietii

• in aeronave sau infrastructuri critice de aeroport

• in sisteme feroviare sau infrastructuri feroviare critice

Dispozitivul trebuie utilizat numai in interior si instalat in tablouri electrice.

Ce include / ce nu include

Pachetul produsului EM-3CT63A-21 include:

• 1 x SMA Energy Meter CT

• 3 x transformatoare de curent (63 A)

• 1 x conector pentru intrare tensiune

• 1 x conector pentru transformatoare de curent

• 1 x manual de instalare

Nu sunt incluse:

• cablu Ethernet pentru conectare la retea

• cabluri pentru transformatoarele de curent

• echipamente de protectie electrica sau disjunctoare

Acestea trebuie selectate si instalate conform instalatiei electrice.
