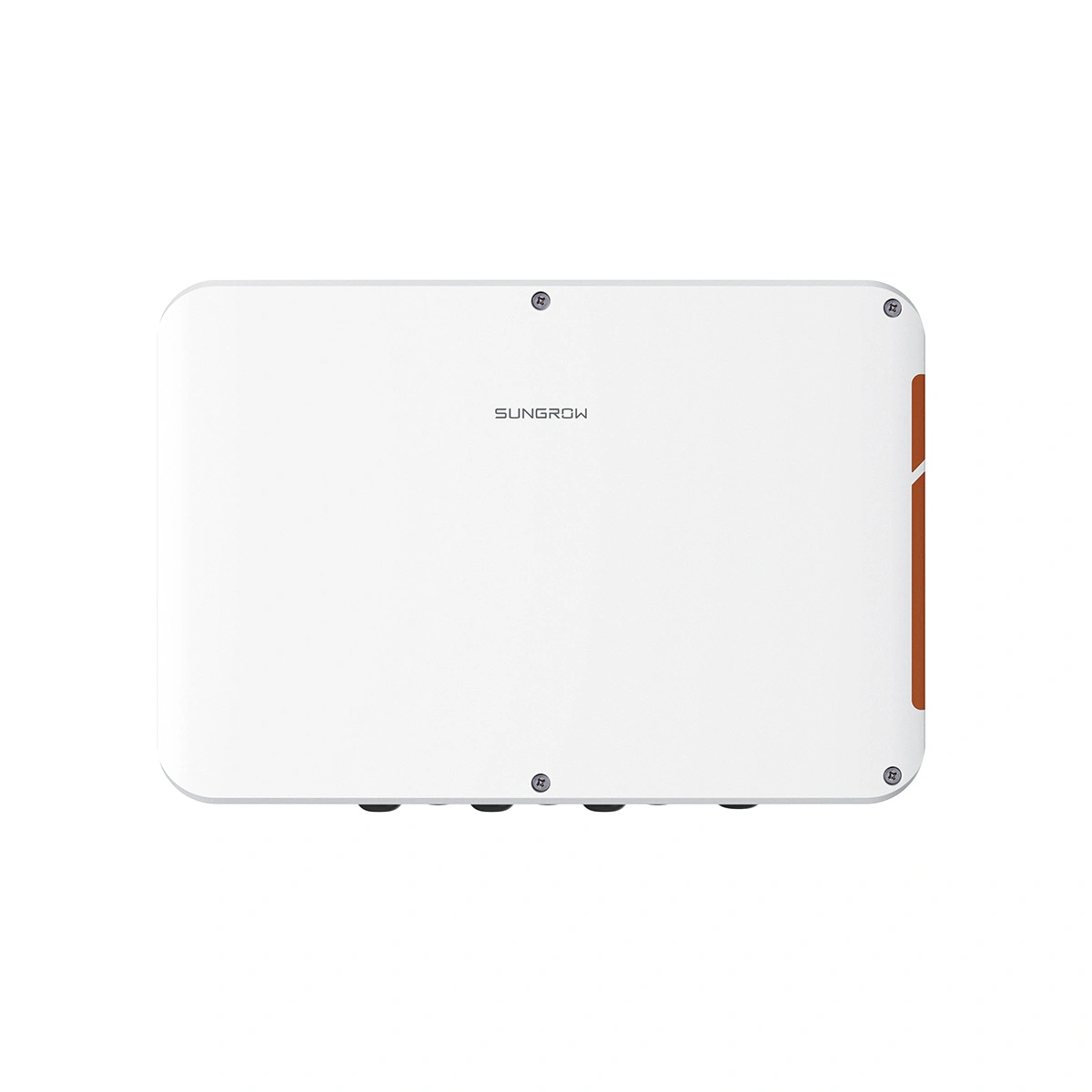

Centru de comunicatie Sungrow COM100D V31

Descriere tehnica

Sungrow COM100D este un centru de comunicatie utilizat pentru colectarea datelor de operare ale echipamentelor din sistemele fotovoltaice si transmiterea acestora catre platforma de monitorizare. Dispozitivul integreaza functiile hardware si software ale modulului Logger1000A-EU.

Dispozitivul suporta mai multe metode de comunicatie, inclusiv RS485, Ethernet, WLAN si 4G. Aceste interfete permit conectarea echipamentelor din sistem precum invertoare, contoare de energie si statii meteorologice.

Numarul maxim de dispozitive suportate este 30. Dispozitivul dispune de 3 interfete RS485, un port Ethernet RJ45 si interfete pentru intrari digitale si analogice.

Alimentarea se realizeaza la tensiune AC intre 100 Vac si 277 Vac la frecventa 50 Hz sau 60 Hz. Consumul tipic de energie este aproximativ 30 W, iar consumul maxim este 40 W.

Carcasa are grad de protectie IP66 si permite instalarea echipamentului atat in interior cat si in exterior. Intervalul de temperatura de operare este -30 °C pana la +60 °C, iar umiditatea relativa admisa este intre 0% si 95% fara condens.

Dimensiunile dispozitivului sunt 460 × 315 × 126 mm, iar greutatea este aproximativ 4.9 kg. Instalarea se poate realiza pe perete, pe suport sau pe stalp.

Utilizare recomandata

COM100D este utilizat pentru monitorizarea si gestionarea echipamentelor din centrale fotovoltaice conectate la retea. Dispozitivul colecteaza datele de operare ale invertoarelor si ale altor echipamente si le transmite catre sistemul de monitorizare.

Conectarea la platforma de monitorizare se poate realiza prin Ethernet, WLAN sau retea 4G. Dispozitivul permite acces remote pentru configurare, diagnostic si mentenanta.

Compatibilitate si integrare

COM100D poate comunica cu invertoare, contoare inteligente, senzori de mediu si statii meteorologice utilizand interfata RS485.

Dispozitivul poate transmite datele catre platforma de monitorizare iSolarCloud prin Ethernet, WLAN sau conexiune 4G.

Interfata interna include porturi RS485 pentru conectarea echipamentelor din sistem si port Ethernet pentru conectarea la reteaua de date.

Limitari si cazuri nerecomandate

Produsul este destinat utilizarii in sisteme fotovoltaice si trebuie instalat si configurat de personal calificat.

Utilizarea in afara intervalelor de temperatura si umiditate specificate poate afecta functionarea dispozitivului.

Instalarea sau operarea de catre personal necalificat nu este recomandata.

Ce include / ce nu include

Pachetul produsului include:

• Centru de comunicatie Sungrow COM100D

• Manual de instalare rapida

• Raport de inspectie la livrare

• Lista de ambalare

• Card de garantie

• Certificat produs

• Bride pentru cabluri (12 bucati)

• Suruburi hexagonale pentru montaj M6 × 45 (4 bucati)

• Suruburi de expansiune pentru montaj pe perete M6 × 60 (6 bucati)

• Rezistori terminali 120 Ω (6 bucati)

• Terminal OT pentru impamantare

Nu sunt incluse:

• Cablu RS485 pentru comunicatie

• Cablu Ethernet pentru retea

• Cablu de alimentare AC

• Cartela Micro-SIM pentru comunicatie 4G

• Echipamentele sistemului fotovoltaic (invertoare, contoare, senzori etc.)

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
