Centru de comunicatie Sungrow Logger1000A V11

Descriere tehnica

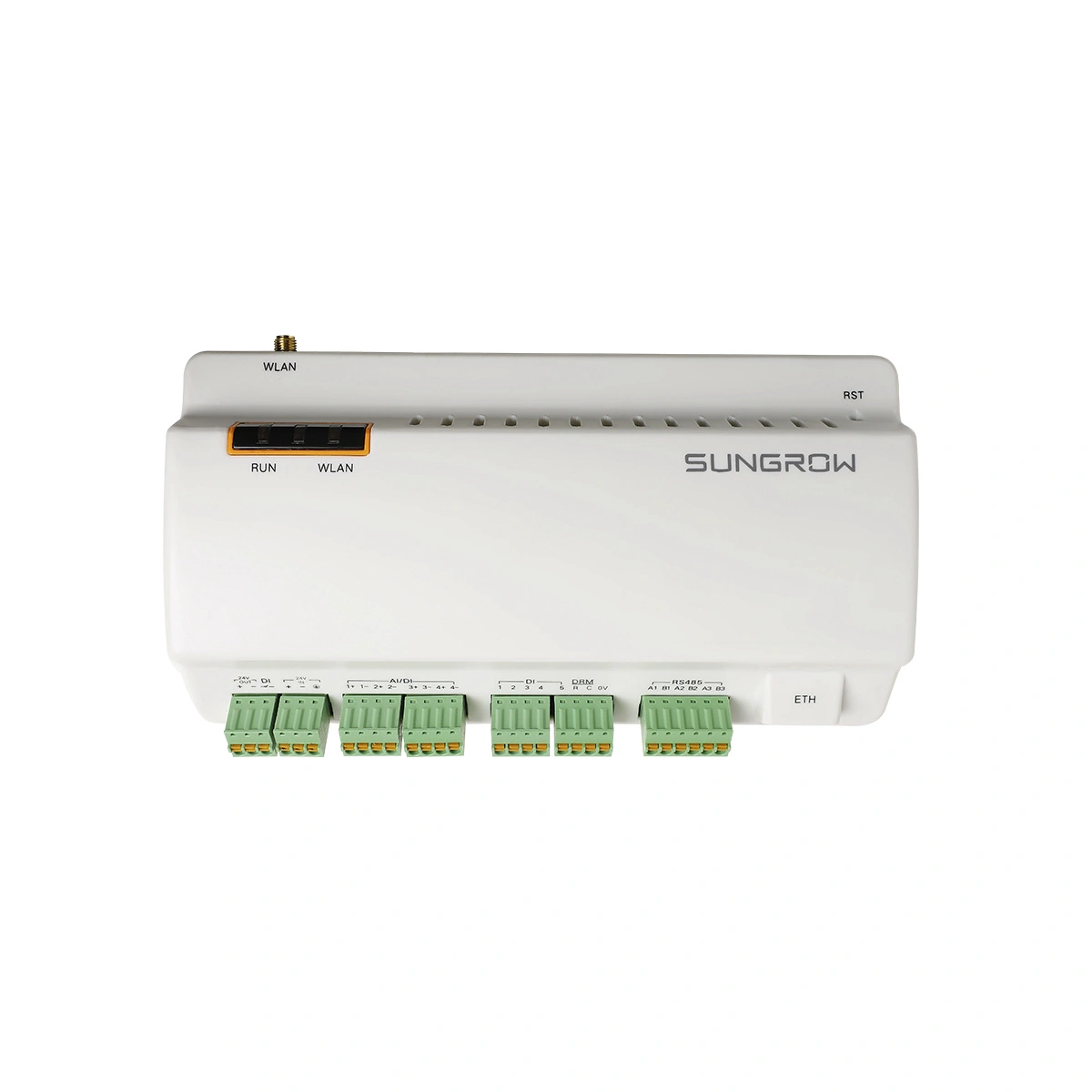

Sungrow Logger1000A este un dispozitiv de colectare a datelor si gateway de comunicatie pentru sisteme fotovoltaice. Echipamentul colecteaza date de operare de la invertoare si alte echipamente din centrala si le transmite catre platforme de monitorizare sau sisteme de control.

Loggerul suporta comunicatie prin RS485, Ethernet, WLAN si retea mobila 4G si permite integrarea echipamentelor precum contoare de energie, statii meteorologice si senzori de sistem.

Dispozitivul include un server web intern care permite monitorizarea si configurarea echipamentului prin browser web, fara instalarea unei aplicatii dedicate. Accesul se poate realiza local sau de la distanta pentru operatiuni de configurare si mentenanta.

Logger1000A permite controlul puterii active si reactive a invertoarelor conectate si configurarea parametrilor de functionare ai acestora. De asemenea, permite actualizarea firmware-ului invertoarelor si configurarea parametrilor sistemului fotovoltaic.

Dispozitivul poate conecta pana la 30 de echipamente prin interfetele de comunicatie disponibile si suporta protocoale precum Modbus-TCP, Modbus-RTU si IEC 60870-5-104.

Alimentarea echipamentului se realizeaza la 24 VDC, iar consumul de energie este sub 10 W. Loggerul poate fi montat pe sina DIN sau pe perete.

Dimensiunile aproximative ale dispozitivului sunt 200 × 110 × 60 mm, iar greutatea este aproximativ 500 g.

Utilizare recomandata

Logger1000A este utilizat pentru colectarea si transmiterea datelor din sistemele fotovoltaice catre platforme de monitorizare sau sisteme SCADA.

Dispozitivul permite monitorizarea functionarii invertoarelor si a altor echipamente din centrala, gestionarea parametrilor de operare si controlul puterii sistemului.

Unitatea este utilizata in sisteme fotovoltaice rezidentiale, comerciale sau industriale pentru integrarea echipamentelor intr-o infrastructura de monitorizare si management energetic.

Compatibilitate si integrare

Logger1000A poate comunica cu echipamentele dintr-un sistem fotovoltaic utilizand interfetele RS485, Ethernet, WLAN si 4G.

Dispozitivul poate integra urmatoarele tipuri de echipamente:

• Invertoare fotovoltaice

• Contoare de energie

• Statii meteorologice

• Senzori de sistem

• Sisteme de stocare energie

• Alte echipamente compatibile Modbus

Loggerul poate transmite datele colectate catre platforma de monitorizare iSolarCloud sau catre sisteme SCADA externe prin protocoale standard de comunicatie.

Limitari si cazuri nerecomandate

Dispozitivul este proiectat pentru instalare in interior si trebuie montat intr-un mediu protejat de umiditate sau substante corozive.

Instalarea si configurarea echipamentului trebuie realizata de personal calificat cu experienta in instalatii electrice si sisteme fotovoltaice.

Utilizarea echipamentului in afara intervalului de temperatura sau umiditate specificat poate afecta functionarea dispozitivului.

Ce include / ce nu include

Pachetul produsului include:

• Data logger Sungrow Logger1000A

• Documentatie produs (ghid instalare, certificat calitate, lista ambalare, card garantie)

• Rezistori terminali comunicatie RS485 (6 × 120 Ω)

• Bride nylon pentru organizarea cablurilor

• Set suruburi montaj M4 × 16 (4 bucati)

• Set dibluri montaj ST4.8 × 19 (4 bucati)

• Suporti capat sina DIN (2 bucati)

• Sina DIN pentru montaj

• Antena WLAN / 4G (in functie de configuratia echipamentului)

• Modul alimentare Power Box

Nu sunt incluse:

• Cablu RS485

• Cablu Ethernet

• Cablu alimentare 24 VDC

• Router sau echipamente de retea

• Invertoare sau alte echipamente ale sistemului fotovoltaic

Suport Green Costal

Serviciile de consultanta, proiectare, instalare si punere in functiune pot fi oferite de Green Costal la cerere, separat de achizitia produsului.
